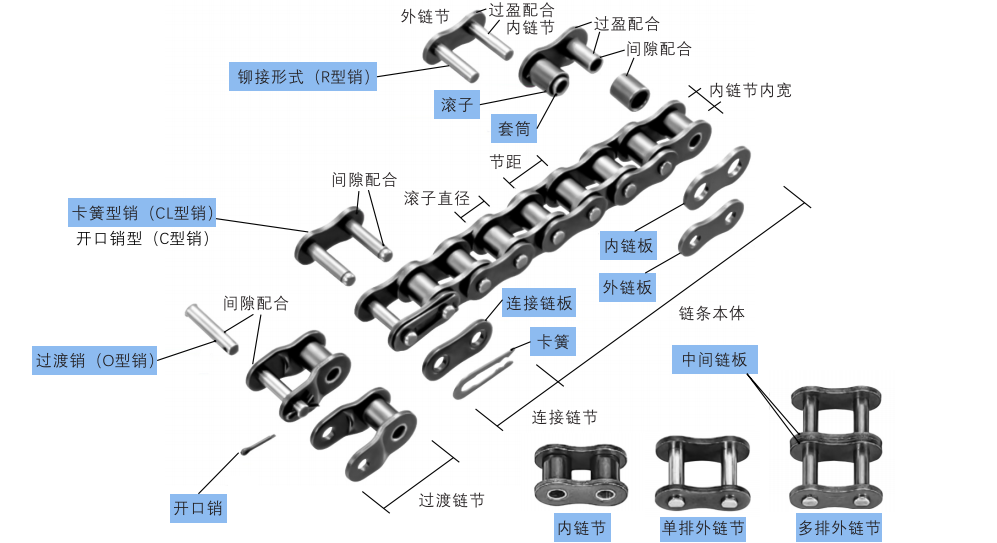

1.滾子鏈節距、滾子直徑和內節內寬三個尺寸是“滾子鏈的三項基本尺寸”，如果這三個尺寸尺寸相同，滾子鏈和鏈輪具有尺寸上的互換性。另一方面，可以基本確定鏈條的型號。

2. 鏈條的基本部件
鏈板
鏈板是承載作用在鏈條上的拉應力的部件。通常這是周期性負載，有時會伴隨沖擊。為此，鏈板不僅必須具有非常好的靜態抗拉強度，而且還必須吸收載荷和沖擊的動態力。

銷子
銷子承受從鏈板傳遞的剪切力和彎曲力。同時，鏈條發生彎曲并與鏈輪嚙合時，它形成一個承重部分（與套筒一起）。

因此，銷子需要較高的抗拉強度和抗剪強度，較高的抗彎能力，還必須具有足夠的抗沖擊和耐磨損強度。

套筒
套筒通過各零部件承受復雜的力量，特別是由于鏈輪嚙合時的產生的循環沖擊載荷。

因此，套筒必須具有極高的抗沖擊性。由于套筒還與銷子一起承受部分載荷，因此它也必須具有高水平的耐磨性。

滾子
當滾子與鏈輪齒部嚙合時，滾子會承受沖擊載荷。另外，在嚙合后，與齒的嚙合平衡位置會因?yàn)閺埩Φ拇笮《兓栽诒积X和套筒夾住的同時移動齒面會承受壓力負荷和摩擦力。

因此，必須具有沖擊疲勞強度·耐壓縮強度·耐磨損性。

內鏈節
2個套筒被壓入到2塊內鏈板中，為了使?jié)L子能夠在套簡的外側旋轉而被嵌入安裝。這同樣適用于單列鏈條和多列鏈條。

外鏈節和中間鏈板
外鏈節是2根銷子被壓入到2塊外鏈板中。多列滾子鏈時，在外鏈節上添加中間鏈板。隆德滾子鏈的中間鏈板是間隙配合，超級鏈條是過盈配合。

3. 連接部件
滾子鏈一般由多個鏈節連接成環形或者固定末端使用，不論是哪種都需要連接鏈節。 而且，當滾子鏈為奇數鏈節時，雖然可以使用過渡鏈節。

但是因?yàn)榭赡軙?huì)導致傳動能力、最大容許張力下降。所以請盡可能設計為偶數鏈節。

還有，—般情況下，連接鏈節、過渡鏈節上僅涂抹防銹油。組裝到本體上時，請?jiān)阡N子、套筒上涂抹足夠的潤滑油。

連接鏈節

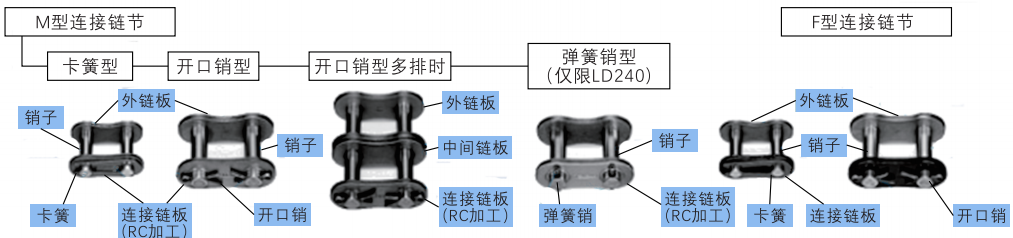

有三種類型的連接鏈節：卡簧型、開口銷型和帶定位銷型。
帶卡簧的連接鏈節通常用于小滾子鏈（節距最大25.40mm）。帶開口銷或定位銷的連接鏈節多用于較大的滾子鏈。

過渡鏈節
如果在整個鏈節數是奇數節，連接鏈節就要選擇過渡鏈節。有不同的形式可供選擇：

單節距過渡鏈節 (OL)
銷子和兩個鏈板是間隙配合的。疲勞強度比鏈條本身小 35%（對于 ANSI 鏈條）。

2節距過渡鏈節 (2POL)
2節距過渡鏈節通過鉚釘銷相互連接。適用于過渡鏈節的滾子鏈的類型和尺寸可在尺寸表中找到。

從帶附件鏈條運行的平穩性和種類的多樣性，隆德是正確的制造商。

無論您的需求是由碳鋼制成的附板還是加長銷，或者是鍍鎳或不銹鋼的，隆德絕對是您選擇的合作伙伴。

對于鏈條免維護解決方案，我們的免加油鏈條也可提供各種帶附件的鏈條。如果需要非標定制的產品，我們會可以根據客戶的需求定制非標附件。

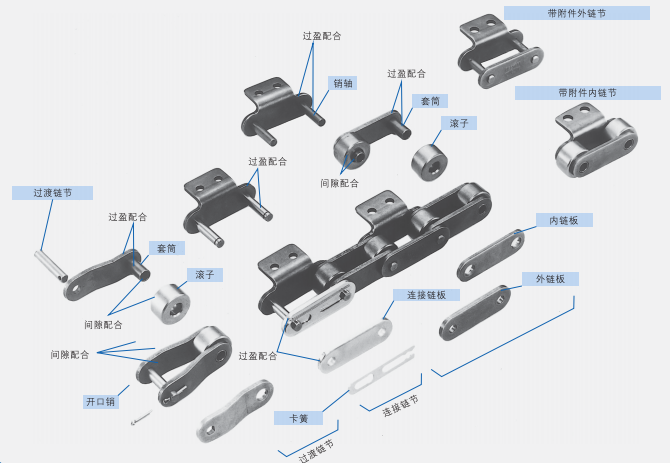

?帶附件鏈條的結構

附件可以固定在短節距鏈條上，也可以在雙節距或者大節距鏈條上。可以根據需求區分選用。

-短節距鏈條

短節距附件鏈基于滾子鏈，并添加了附件以使其適用于輸送用途。由于鏈條節距較小，這種類型的鏈條非常適合短中心距以及小而輕貨物的輸送。

短節距鏈條具有輸送平穩、噪音低的特點，可在相對中等的輸送速度下使用。大多數情況下都可以使用標準滾子鏈輪。

-雙倍節距鏈條

這是最常用的運輸鏈形式；例如，在汽車、電氣和電子行業以及機械工程中的應用。帶附件的雙倍節距鏈的結構與短鏈節滾子鏈的結構基本相同，只是節距是其兩倍。

這種鏈條的一個巨大優勢在于，一方面它可以實現更長的輸送距離，另一方面，與短節距鏈設計相比，它只需要一半的組件，從而減少磨損成本。
鏈輪的選擇取決于所使用的滾子類型。帶有S型滾子的鏈條可以用標準鏈輪（齒數大于 30齒時）驅動。鏈條每隔一節嚙合一次。使用R型滾輪時，需要特殊齒形鏈輪。

?鏈條的三項基本尺寸

節距、滾子直徑和內節內寬是滾子鏈條的三個“基本尺寸”。如果這三個尺寸與要更換的鏈條的尺寸匹配，則滾子鏈條和鏈輪的尺寸兼容，安裝無問題。帶附件的鏈條，除了三項基本尺寸，附件的尺寸也要匹配，才能確保可以更換。

?鏈條的基本部件

鏈板

鏈板是承載作用在鏈條上的拉應力的部件。通常這是一個周期性負載，有時伴隨著沖擊。為此，鏈板不僅要具有很好的靜態抗拉強度，還要吸收載荷和沖擊的動態力。

銷子

銷子承受從鏈片傳遞的剪切力和彎曲力。同時，鏈條發生彎曲并與鏈輪嚙合時，它形成一個承重部分（與套筒一起）。為此，銷子必須具有較高的抗拉和抗剪強度、抗彎曲能力，還必須具有足夠的抗沖擊和抗磨損能力。

套筒

套筒承受來自所有部件的復雜力，尤其是鏈條與鏈輪嚙合時重復沖擊載荷。因此，套筒需要極高的抗震性。此外，套筒與銷子一起形成承載部件，因此需要很強的耐磨性。

滾子

當滾子與鏈輪齒部嚙合時，滾子會承受沖擊載荷。另外，在嚙合后，與齒的嚙合平衡位置會因?yàn)閺埩Φ拇笮《兓栽诒积X和套筒夾住的同時移動齒面會承受壓力負荷和摩擦力。因此，必須具有沖擊疲勞強度·耐壓縮強度·耐磨損性。

滾子有兩種類型：S 型滾子（小滾子）和 R 型滾子（大滾子）。S 型滾子用于短距離和低速的輸送機應用。R 型滾子應用更廣泛，尤其是對于較長的輸送路線。

內鏈節

2個套筒被壓入到2塊內鏈板中，為了使?jié)L子能夠在套簡的外側旋轉而被嵌入安裝。這同樣適用于單列鏈條和多列鏈條。

外鏈節

外鏈節由兩個銷子壓入到兩個外鏈板中。對于尺寸不超過 08B 的多列鏈條，中間鏈節是外鏈節。節距較大的多列鏈條，外鏈節包括兩個中間鏈板。

卡簧和開口銷

卡簧可防止鏈板脫落，由于鏈條導軌或應用的其他方面的干擾，卡簧可能會脫落，在這種情況下，開口銷型作為附加的安全措施。

?連接部件

滾子鏈一般由多個鏈節連接成環形或者固定末端使用，不論是哪種都需要連接鏈節。 而且，當滾子鏈為奇數鏈節時，雖然可以使用過渡鏈節。但是因?yàn)榭赡軙?huì)導致傳動能力、最大容許張力下降。所以請盡可能設計為偶數鏈節。還有，—般情況下，連接鏈節、過渡鏈節上僅涂抹防銹油。組裝到本體上時，請?jiān)阡N子、套筒上涂抹足夠的潤滑油。

連接鏈節

連接鏈節有三種類型：帶卡簧、帶開口銷和帶定位銷。帶卡簧的連接鏈節通常用于小型滾子鏈。帶有開口銷或定位銷的連接鏈節用于較大的滾子鏈。

過渡鏈節

如果鏈節數為奇數節，則需要用過渡鏈節來閉合鏈條。銷子和兩個鏈板是間隙配合的。疲勞強度比鏈條本身低35%。

除了帶附件的標準短節距鏈條和雙節距鏈條，還有兩種其他類型的鏈條常用于輸送用途：空心銷鏈條和側彎鏈條。

空心銷鏈條

 這種特殊設計的鏈條的銷軸為空心銷軸，可以安裝各種附件。通常這些鏈條用于輸送機。將附件安裝到空心銷的優點包括：

◇  空心銷位于鉸接中心，并始終保持節距長度。無論鏈條是直的還是纏繞在鏈輪上，附件的中心距總是相同的。
◇  通過兩條鏈條上的橫桿，來自附件的負載在鏈板之間平均分配。鏈條可以充分發揮其強度，不會扭曲。

◇  易于更換、維護和調整附件。標準鏈輪用于短節距系列。對于雙節距系列，使用雙節距滾子鏈的標準鏈輪。

◇  標準鏈輪用于短節距系列。對于雙節距系列，使用雙節距滾子鏈的標準鏈輪。

側彎鏈條

側彎鏈條由于側彎半徑大，可用于特殊用于，主要特點包括：

◇  由于隆德特有的銷軸和襯套結構以及寬大的鏈板間隙，該滾子鏈條具有較大的側彎半徑。

◇  該鏈條的基本尺寸與ANSI標準滾子鏈條相同。

◇  可使用 ANSI 標準鏈輪彎曲傳動變得簡單。

◇  所有彎曲區域都需要導軌。
