不銹鋼規格Epsilon Chain
|
|
|
在超小空間怎么實現動力的傳遞呢？ |
|
|
|
|
|
高性能微型“不銹鋼規格Epsilon Chain”可助您解決這一難題。
“不銹鋼規格Epsilon Chain”凝結了精密零部件和高超的組裝技術，成功打造出世界上最小的微型滾子鏈條。
受空間限制無法使用鏈條進行動力傳遞的環境，“不銹鋼規格Epsilon Chain”可以很好的解決這一難題。 還可將目前使用的鏈條進行更新換代，實現小型化應用為節省空間做出貢獻。
|
|
|
|
|
|
|
|
不銹鋼規格Epsilon Chain 三個價值 |
|
|
|

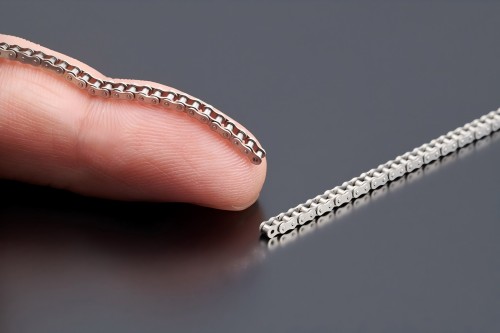

1.世界最小尺寸 |
|
|
|
|
|
|
|
1.905mm的鏈節距是目前世界上最小的微型滾子鏈。 高度、整體寬幅和質量完全不同于以往產品，可在超乎想象的超小空間實現動力傳遞。
|
|
|
|
|
|
|
|
|
|
2.保證足夠的強度 |
|
|
|
|
|
|
|
雖然是小型鏈條，但其抗拉強度絕不遜色達到0.36kN。 利用公司核心技術優勢和不惜余力的研發投入，終于打造出了一款微型高規格的鏈條產品。通常小型鏈采用無滾子套筒方式，而我們打破常規專注于帶滾子的設計。 而這一設計可以大大提高鏈輪等配套零部件的使用壽命。
|
|
|
|
|
|
|
|
|
|
3.可在腐蝕環境中使用 |
|
|
|
|
|
|
|
采用不銹鋼材質，可在不同環境下長時間使用。 可用于水環境，例如清洗作業等。
|
|
|
|
|
|
|
|
|
和小型傳動件的比較 |
|
|
|
|
|
||||||||||||||||||||||||
|
|
是目前世界上最小的微型鏈條，可使用于之前無法應對的環境，也可作為皮帶/金屬絲的替代品來使用。
鏈條的強度
· 可靠的動力傳遞
· 可用于擠壓用途 與鋼絲繩和皮帶等帶有芯線產品不同，不會彎曲變形也不易斷裂。
|
|
|
||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||
|
|

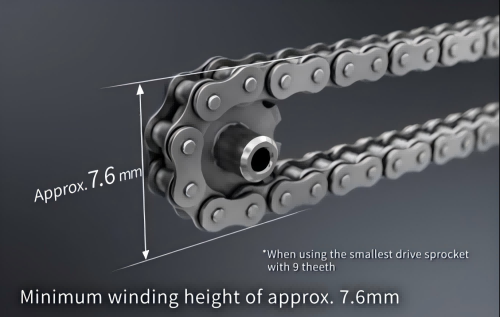

“不銹鋼規格Epsilon Chain”可非常緊湊地進行卷掛，適用于狹小且復雜的布局空間。
為防止卷掛齒形帶和鋼絲繩的帶輪脫落，需要通過法蘭進行連接，為此節圓直徑的方向就需留出較大的空間。
|
|
|||||||||||||||||||||||||
|
|
|
|
|||||||||||||||||||||||||
|

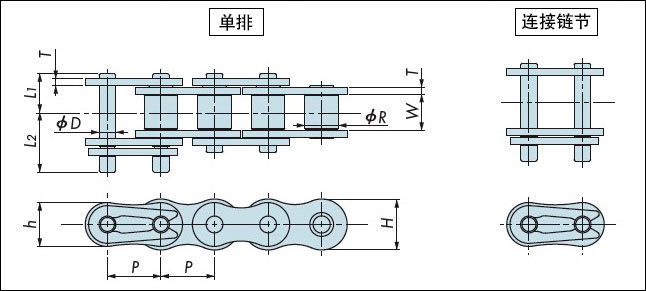

規格 |
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
商品名 不銹鋼規格Epsilon Chain
規格
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
注） 1.本產品屬于超微型鏈條，在操作上較一般尺寸產品有很大的區別。選型和操作等相關事項請聯系客戶進行咨詢。 2.銘牌上沒有鋼印。 3.銷不用鉚釘緊固。 4.我們不建議使用連接鏈節，因其不易安裝。 5.無過渡鏈節。 6.只能以一個單元的鏈節的倍數訂貨。 7.鏈節為偶數時，使用外鏈節進行兩端的連接。 (不使用連接鏈節。) 但當鏈節不足80節時，需使用連接鏈節連接兩端。就鏈條兩端的連接方式，如有疑問請聯系客服進行咨詢。鏈節為奇數時，使用內鏈節進行兩端的連接。 上述以外的構成，請聯系客服進行咨詢。 |
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||
|
|
 |
|

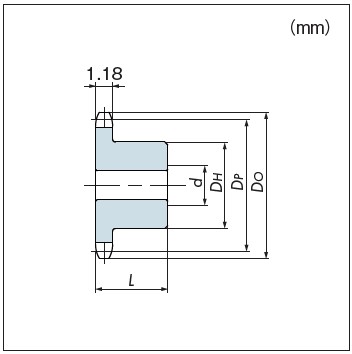

系列 不銹鋼規格Epsilon Chain專用 鏈輪
規格
|
||||||||||||||||||||||||||||||||||||
|
|
注） 1.最小齒數為9。上表所記以外的規格，請聯系客服進行咨詢。 2.軸孔已加工完成。關于和軸的連接方法，我們會根據客戶需求提供合適的方案，歡迎咨詢。3.為提高耐磨性需做表面耐磨處理的，請咨詢。 |
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|

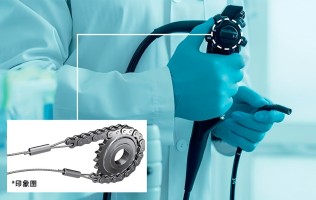

使用例 |
|
|
|
|
|
|
|
|
|
||||
|
|
減小鏈條的尺寸，使其變得更小、更輕，以對應各種應用場景。 通過減少背隙提高了操作精度。
|
|
|
||||||||
|
|
此外還廣泛應用于下述場景 |
|
|
|
|
|
|
||||
|
|
 |
|
 |
|
 |
|
 |
||||
|
|
末端執行器 |
|
農作物收割機器人 |
|
動力輔助服 |
|
假手 |
||||
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||
