采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。
本體鏈條為標準滾子鏈條，單側帶具有導向作用的滾輪。
可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。
本體鏈條為標準滾子鏈條，單側帶具有導向作用的滾輪，有利于防止鏈條蛇形。
可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。
在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。
不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。
在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。
當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。
產品廣泛應用于社會設施、食品行業、包裝行業、機械工程 、電子行業 、醫療行業以及物流運輸行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

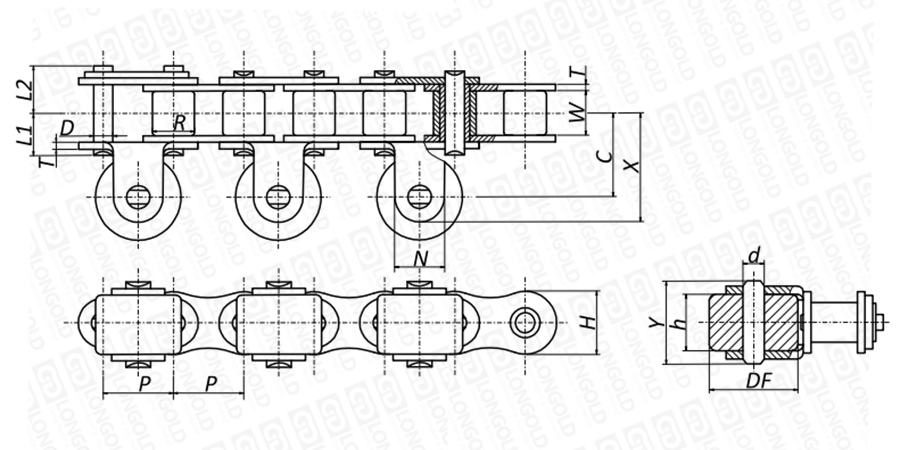

■鏈條本體結構詳見如上圖
上圖為不銹鋼帶導輪短節距輸送鏈的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體及附件尺寸
|
隆德鏈號 |
節距 |
內節
內寬
|
滾子
直徑
|
銷軸 |
鏈板 |
附件 |
導向滑輪 |
破斷載荷 |
PDF圖紙 |
DXF圖紙 |
||||||||
|
P |
W |
R |
直徑D |
L1 |
L2 |
寬H |
厚T |
C |
X |
N |
Y |
d |
DF |
h |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
|
LD40-SS-GR |
12.70 |
7.95 |
7.92 |
3.97 |
8.25 |
9.95 |
12.00 |
1.50 |
17.45 |
22.20 |
9.50 |
16.50 |
3.97 |
15.88 |
11.05 |
|||
|
LD50-SS-GR |
15.875 |
9.53 |
10.16 |
5.09 |
10.30 |
12.00 |
15.00 |
2.00 |
21.15 |
27.50 |
12.70 |
20.60 |
5.09 |
19.05 |
13.75 |
|||
|
LD60-SS-GR |
19.05 |
12.70 |
11.91 |
5.96 |
12.85 |
14.75 |
18.10 |
2.40 |
25.40 |
33.35 |
15.90 |
25.70 |
5.96 |
22.23 |
17.65 |
|||
|
LD80-SS-GR |
25.40 |
15.88 |
15.88 |
7.94 |
16.25 |
19.25 |
24.10 |
3.20 |
31.75 |
41.30 |
19.10 |
32.50 |
7.94 |
28.58 |
22.50 |
|||
|
LD100-SS-GR |
31.75 |
19.05 |
19.05 |
9.54 |
19.75 |
22.85 |
30.10 |
4.00 |
41.30 |
54.00 |
25.40 |
39.50 |
9.54 |
39.69 |
27.40 |
|||
注：LD40~LD60的鏈接部分是卡簧型，LD80~LD100的鏈接部分是開口型銷。
附件是為了將夾具安裝在鏈條上的零部件?？筛鶕蛻粢笤O定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LD |
40 |
- |
SS |
- |
2L |
|
GR |
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）鏈條尺寸
（2）鏈條規格
（3）滾輪安裝間隔：每兩節
（4）帶導向滾輪
訂購方法
標準包裝訂購
一般按標準包裝（10Ft=3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
