采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。
將雙倍節距鏈的鏈板向上伸長，在伸長部分安裝可自由滾動的頂置滾子。
可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。
可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。
在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。
雙排的頂置滾輪輸送鏈有利于大型貨運更加平穩的輸送。
適宜需要較堅固用途的輸送設備。
不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。
在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。
當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。
產品廣泛應用于社會設施、食品行業、包裝行業、機械工程 、電子行業 、醫療行業以及物流運輸行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

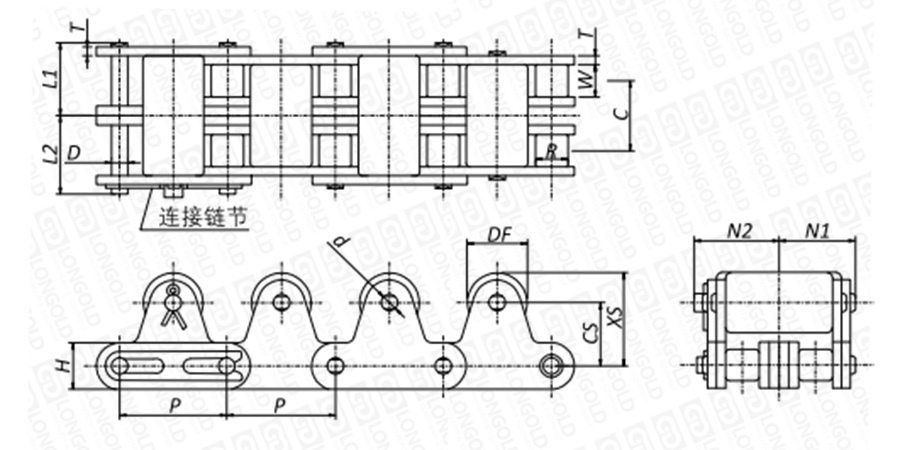

■鏈條本體結構詳見如上圖
上圖為不銹鋼雙節距帶頂置滾輪雙排鏈條的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體和滾輪尺寸
|
隆德鏈號 |
節距 |
內節
內寬
|
中間
距離
|
滾子直徑 |
銷軸尺寸 |
鏈板尺寸 |
附件尺寸 |
破斷載荷 |
PDF圖紙 |
DXF圖紙 |
|||||||||
|
S滾子 |
R滾子 |
||||||||||||||||||
|
P |
W |
C |
R |
直徑 |
L1 |
L2 |
H |
T |
DF |
CS |
XS |
N1 |
N2 |
d |
|||||
|
mm |
mm |
mm |
mm |
mm |
mdm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
|
LDC2040-2-SS-TR |
25.40 |
7.95 |
14.40 |
7.94 |
15.88 |
3.97 |
15.45 |
17.15 |
12.00 |
1.50 |
15.88 |
15.00 |
21.00 |
15.56 |
17.25 |
3.97 |
|||
|
LDC2050-2-SS-TR |
31.75 |
9.53 |
18.10 |
10.16 |
19.05 |
5.09 |
19.35 |
21.15 |
15.00 |
2.00 |
19.05 |
19.00 |
26.50 |
19.55 |
21.95 |
5.09 |
|||
|
LDC2060-2-SS-TR |
38.10 |
12.70 |
26.20 |
11.91 |
22.23 |
5.96 |
27.70 |
29.60 |
17.20 |
3.20 |
22.23 |
23.00 |
31.60 |
27.85 |
30.85 |
5.96 |
|||
|
LDC2080-2-SS-TR |
50.80 |
15.88 |
32.60 |
15.88 |
28.58 |
7.94 |
34.60 |
37.20 |
23.00 |
4.00 |
28.58 |
29.00 |
40.50 |
34.80 |
37.50 |
11.32 |
|||
|
LDC2100-2-SS-TR |
63.50 |
19.05 |
39.10 |
19.05 |
39.69 |
9.54 |
41.40 |
44.10 |
28.60 |
4.80 |
39.69 |
35.40 |
49.70 |
41.65 |
46.75 |
14.52 |
|||
2.LD2060-2以上的尺寸，由于中心距C尺寸與標準A系列鏈條適用鏈輪不同，需定制特殊鏈輪。
3.每偶數節安裝頂置滾輪時，若未特殊指定，頂置滾輪均安裝在外鏈節上。
附件是為了將夾具安裝在鏈條上的零部件?？筛鶕蛻粢笤O定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LDC |
2040 |
S |
- |
SS |
- |
2 |
- |
1L |
|
TR |
|
|
（1） |
（2） |
|
（3） |
|
（4） |
|
（5） |
|
（6） |
（1）鏈條尺寸
（2）滾子形式 S=小滾子 R=大滾子
（3）鏈條規格
（4）排數
（5）滾輪安裝間隔：每一節
（6）頂置滾輪種類： TR=鋼制滾子 TRP=塑料滾子
訂購方法
標準包裝訂購
一般按標準包裝（10Ft=3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
