采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。
空心銷軸可以安裝棒或其他附件使用， 附件或橫桿可插入鏈條任一鏈節而無需拆卸鏈條。
附件負荷均等加以兩側鏈板。在強度方面具有優勢，鏈條運行時不易引起蛇行。
可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。
所有銷軸都是空心的，具有可自由調整附件安裝位置的優點。適用于低速，低載荷而對耐力要求不是很高的情況。
即便是鏈條安裝在裝置上的，更換、清掃附件、變更安裝間隔也是相對更加容易。
可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。
在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。
不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。
在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。
當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。
產品廣泛應用于社會設施、食品行業、包裝行業、機械工程 、電子行業 、醫療行業以及物流運輸行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
■鏈條本體結構詳見如上圖

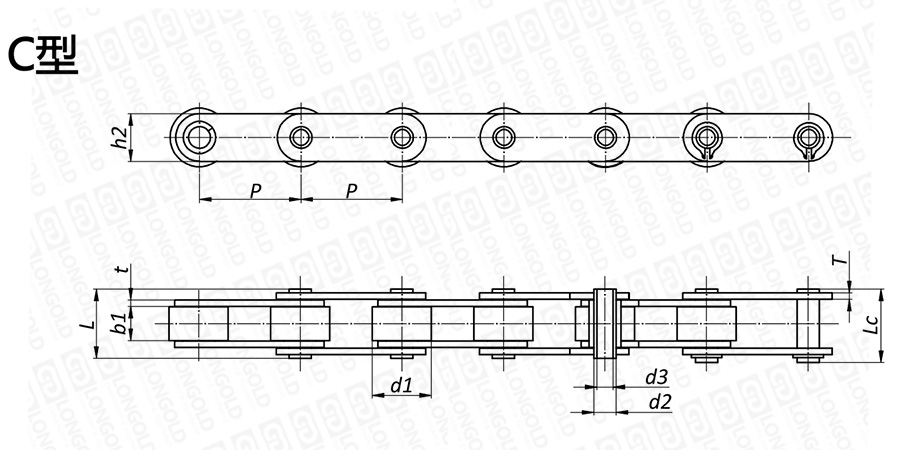

上圖為不銹鋼空心銷軸鏈C型的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體尺寸
|
隆德鏈號 |
節距 |
套筒直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
參考重量 |
破斷載荷 |
PDF圖紙 |
DXF圖紙 |
||
|
P |
d1max |
b1min |
d2max |
d3min |
Lmax |
Lcmax |
h2max |
t/Tmax |
q |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
||||
|
LDC2040RHP-SS |
25.40 |
15.88 |
7.85 |
5.63 |
4.00 |
16.50 |
17.60 |
12.00 |
1.50 |
0.79 |
|||
|
LDC2050RHP-SS |
31.75 |
19.05 |
9.53 |
7.22 |
5.12 |
20.50 |
21.80 |
15.00 |
2.03 |
1.27 |
|||
|
LDC2060RHP-SS |
38.10 |
22.23 |
12.70 |
8.31 |
6.00 |
25.80 |
26.80 |
17.00 |
2.42 |
1.74 |
|||
|
LDC2080RHP-SS |
50.80 |
28.58 |
15.75 |
11.40 |
8.05 |
32.40 |
33.80 |
24.00 |
3.25 |
2.86 |
|||
|
LDC2040R-H-HP-SS |
25.40 |
15.88 |
7.85 |
5.63 |
4.00 |
18.80 |
19.90 |
12.00 |
2.03 |
0.96 |
|||
|
LDC2050R-H-HP-SS |
31.75 |
19.05 |
9.53 |
7.22 |
5.12 |
22.10 |
23.40 |
15.00 |
2.42 |
1.46 |
|||
|
LDC2060R-H-HP-SS |
38.10 |
22.23 |
12.70 |
8.31 |
6.00 |
29.20 |
30.20 |
17.00 |
3.25 |
2.02 |
|||
|
LDC2080R-H-HP-SS |
50.80 |
28.58 |
15.75 |
11.40 |
8.05 |
36.20 |
37.60 |
24.00 |
4.00 |
3.30 |
|||
|
LDCHB10B-SS |
15.875 |
10.16 |
9.65 |
5.94 |
4.04 |
19.30 |
20.50 |
14.70 |
1.70 |
0.99 |
|||
|
LDCHB60F4-SS |
19.08 |
11.91 |
12.70 |
7.00 |
4.00 |
25.50 |
36.60 |
18.00 |
2.42 |
1.70 |
|||
|
LDCHB-P25.4HP-SS |
25.40 |
15.89 |
17.26 |
9.00 |
6.35 |
31.30 |
32.50 |
20.00 |
2.50 |
1.99 |
|||
|
LDCHB-P30HP-SS |
30.00 |
20.00 |
14.70 |
9.00 |
6.30 |
29.00 |
31.00 |
20.00 |
2.50 |
2.23 |
|||
|
LDCHB-P45HP-SS |
45.00 |
28.00 |
17.75 |
10.00 |
6.00 |
34.50 |
36.60 |
25.40 |
3.00 |
3.60 |
|||
|
LDCHB-P50HPF3-SS |
50.00 |
25.00 |
11.50 |
9.00 |
6.00 |
25.00 |
26.50 |
20.00 |
2.50 |
1.24 |
|||
|
LDCHB-P50HPF5-SS |
50.00 |
28.00 |
17.75 |
10.00 |
6.00 |
34.50 |
36.60 |
25.00 |
3.00 |
3.43 |
|||
|
LDCHB-P50HPF6-SS |
50.00 |
20.00 |
17.75 |
10.00 |
6.00 |
34.50 |
36.60 |
25.00 |
3.00 |
2.51 |
|||
附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LDC |
2040 |
|
R |
|
HP |
- |
SS |
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）鏈條尺寸
（2）滾子形式 R=大滾子 S=小滾子
（3）空心銷軸鏈
（4）鏈條規格
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。非標準長度請咨詢隆德技術人員。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
