采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。
空心銷軸可以安裝棒或其他附件使用， 附件或橫桿可插入鏈條任一鏈節而無需拆卸鏈條。
附件負荷均等加以兩側鏈板。在強度方面具有優勢，鏈條運行時不易引起蛇行。
可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。
所有銷軸都是空心的，具有可自由調整附件安裝位置的優點。適用于低速，低載荷而對耐力要求不是很高的情況。
即便是鏈條安裝在裝置上的，更換、清掃附件、變更安裝間隔也是相對更加容易。
可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。
在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。
不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。
在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。
當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。
產品廣泛應用于社會設施、食品行業、包裝行業、機械工程 、電子行業 、醫療行業以及物流運輸行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

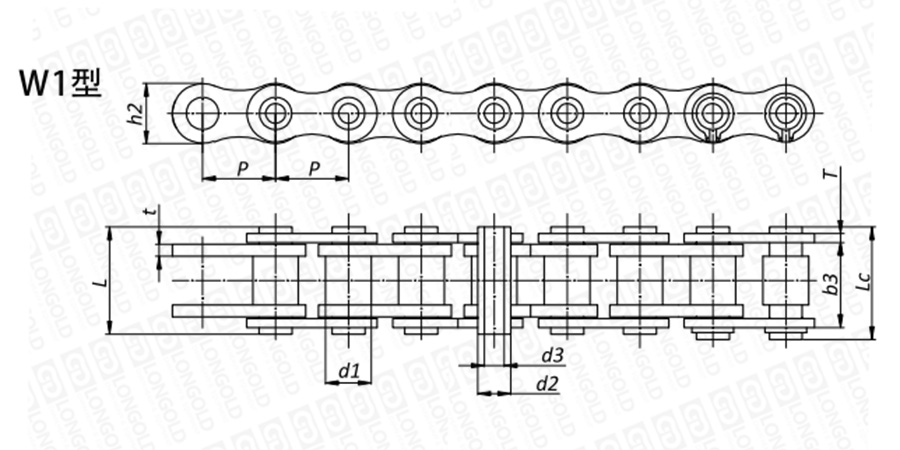

■鏈條本體結構詳見如上圖
上圖為不銹鋼空心銷軸鏈W1型的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體尺寸
|
隆德鏈號 |
節距 |
套筒直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
參考重量 |
破斷載荷 |
PDF圖紙 |
DXF圖紙 |
||
|
P |
d1 max |
b3 min |
d2 max |
d3 min |
L max |
Lc max |
h2 max |
t/T max |
q |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
||||
|
LD60F3-HP-SS |
19.05 |
11.91 |
12.70 |
8.40 |
6.10 |
24.70 |
26.00 |
18.00 |
2.03 |
1.54 |
|||
|
LD08BF2-HP-SS |
12.70 |
8.51 |
13.20 |
6.65 |
5.20 |
18.00 |
19.20 |
11.80 |
1.60 |
0.50 |
|||
|
LD08BF3-HP-SS |
12.70 |
8.51 |
13.40 |
6.65 |
4.00 |
19.00 |
20.20 |
11.80 |
1.70 |
0.69 |
|||
|
LD10BF9-HP-SS |
15.875 |
10.16 |
15.80 |
7.03 |
5.10 |
19.20 |
20.20 |
14.00 |
1.85 |
0.87 |
|||
|
LD12BF1-HP-SS |
19.05 |
12.07 |
15.80 |
8.03 |
5.40 |
22.70 |
23.90 |
15.80 |
1.85 |
1.20 |
|||
|
LD12BF8-HP-SS |
19.05 |
12.07 |
12.70 |
8.03 |
5.70 |
22.40 |
23.90 |
15.80 |
1.85 |
1.04 |
|||
|
LD-P20-HP-SS |
20.00 |
12.00 |
28.80 |
8.40 |
6.00 |
38.00 |
40.00 |
18.00 |
3.00 |
3.00 |
|||
附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LD |
08B |
|
F2 |
|
HP |
- |
SS |
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）鏈條尺寸
（2）鏈條型號
（3）空心銷軸鏈
（4）鏈條規格
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
