不銹鋼滾子鏈的套筒和滾子均使用冷擠壓成型。
鏈條節距為標準傳動用滾子鏈的2倍,鏈板為平板形狀,在承受拉力、壓力等載荷時,直板的受力分布相對較為均勻。
采用相當于SUS304不銹鋼材質具有較高耐腐蝕性,可使用于水里中、酸性以及堿性的腐蝕性環境。
相當于SUS304材質自身幾乎沒有磁性,因為實施了冷鍛加工使其弱帶磁性。
可使用溫度區域從-20°C到400°C,可對應更廣泛溫度區域。
能夠在惡劣的工作環境下工作,如灰塵、油污等環境中,依然保持良好的性能。適用各類輸送環境,耐腐蝕性,耐藥品性,耐熱性,耐寒性優異。
大滾子的設計使得鏈條能夠承受更大的徑向和軸向載荷,在運行時滾動摩擦,減少了摩擦力,降低了運行噪音,同時使輸送過程更加平穩。
在長時間運行過程中不易變形和斷裂,保證了輸送的穩定性和可靠性。
鏈條節距為標準傳動用滾子鏈的2倍,適合長距離運輸。
根據客戶需求來定制鏈輪,關于鏈輪的材質、齒數以及輪轂等,詳情請咨詢隆德技術人員。
產品廣泛應用于社會設施、食品行業、包裝行業、機械工程 、電子行業 、醫療行業以及物流運輸行業。
潤滑方式 |
I |
II |
III |
IV |
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

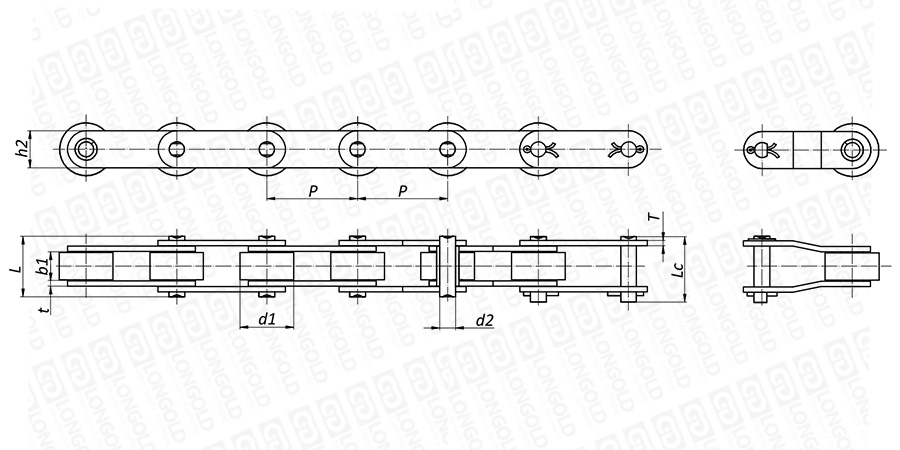

■鏈條本體結構詳見如上圖
上圖為不銹鋼雙倍節距鏈直板型帶大滾子本體的結構圖。
可根據客戶的需求,定制附件的種類以及安裝間隔,詳細請咨詢隆德技術人員。
■本體尺寸
隆德鏈號
節距
滾子直徑
內節內寬
銷軸直徑
銷軸長度
內鏈板
高度
鏈板厚度
參考重量
破斷載荷
PDF圖紙
DXF圖紙
P
d1
b1
d2
L
Lc
h2
T
q
mm
mm
mm
mm
mm
mm
mm
mm
kg/m
LDC2040R-SS
A系列
25.40
15.88
7.85
3.96
16.60
17.80
12.00
1.50
0.85
LDC2050R-SS
31.75
19.05
9.40
5.08
20.70
22.20
15.00
2.03
1.29
LDC2060R-SS
38.10
22.23
12.57
5.94
25.90
27.70
18.00
2.42
1.63
LDC2080R-SS
50.80
28.58
15.75
7.92
32.70
36.50
24.00
3.25
3.16
LDC2100R-SS
63.50
39.67
18.90
9.53
40.40
44.70
30.00
4.00
4.89
LDC2060R-H-SS
38.10
22.23
12.57
5.94
29.20
31.60
18.00
3.25
2.10
LDC2080R-H-SS
50.80
28.58
15.75
7.92
36.20
39.40
24.00
4.00
3.63
LDC2100R-H-SS
63.50
39.67
18.90
9.53
43.60
46.90
30.00
4.80
5.45
LDC208B-R-SS
B系列
25.40
15.88
7.75
4.45
16.70
18.20
11.80
1.60
0.90
附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔,如每偶數鏈節安裝,為了容易進行保養,安裝在外鏈節。
關于附件種類,請咨詢隆德技術人員。
型號表示例
LD |
C2060 |
R |
- |
H |
- |
SS |
|
(1) |
(2) |
|
(3) |
|
(4) |
(1)鏈條型號
(2)滾子形式: R=大滾子 S=小滾子
(3)重型系列
(4)鏈條規格
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時,請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
