不銹鋼滾子鏈的套筒和滾子均使用冷擠壓成型。
鏈條節距為標準傳動用滾子鏈的2倍，鏈板為平板形狀，在承受拉力、壓力等載荷時，直板的受力分布相對較為均勻。
采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。
相當于SUS304材質自身幾乎沒有磁性，因為實施了冷鍛加工使其弱帶磁性。
可使用溫度區域從-20°C到400°C，可對應更廣泛溫度區域。
能夠在惡劣的工作環境下工作，如灰塵、油污等環境中，依然保持良好的性能。適用各類輸送環境，耐腐蝕性，耐藥品性，耐熱性，耐寒性優異。
小滾子的設計適用于中小載荷、中低速和中心距較大的傳動裝置。
在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。
鏈條節距為標準傳動用滾子鏈的2倍，適合長距離運輸。
根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。
產品廣泛應用于社會設施、食品行業、包裝行業、機械工程 、電子行業 、醫療行業以及物流運輸行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

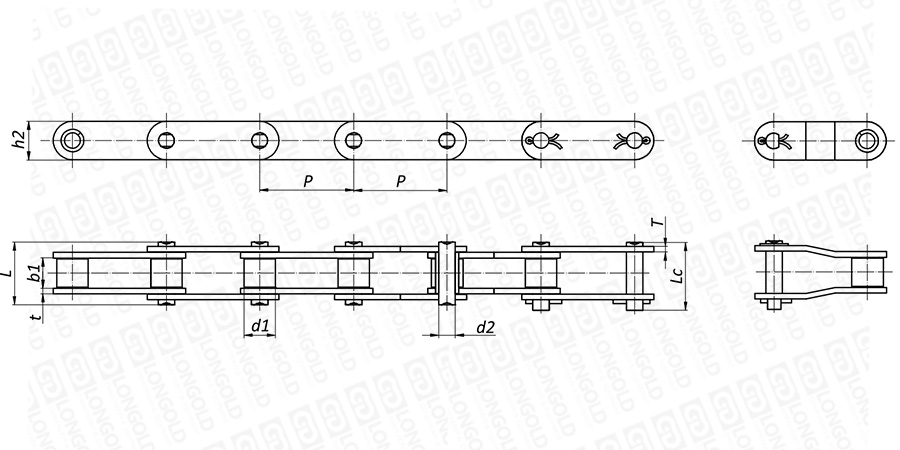

■鏈條本體結構詳見如上圖
上圖為不銹鋼雙倍節距鏈直板型帶小滾子本體的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體尺寸
|
隆德鏈號 |
鏈條
系列
|
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板 高度 |
鏈板厚度 |
參考重量 |
破斷載荷 |
PDF圖紙 |
DXF圖紙 |
|
|
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
T max |
q |
|||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|||||
|
LDC2040S-SS |
A系列 |
25.40 |
7.95 |
7.85 |
3.96 |
16.60 |
17.80 |
12.00 |
1.50 |
0.51 |
|||
|
LDC2050S-SS |
31.75 |
10.16 |
9.40 |
5.08 |
20.70 |
22.20 |
15.00 |
2.03 |
0.79 |
||||
|
LDC2060S-SS |
38.10 |
11.91 |
12.57 |
5.94 |
25.90 |
27.70 |
18.00 |
2.42 |
1.13 |
||||
|
LDC2080S-SS |
50.80 |
15.88 |
15.75 |
7.92 |
32.70 |
36.50 |
24.00 |
3.25 |
2.11 |
||||
|
LDC2100S-SS |
63.50 |
19.05 |
18.90 |
9.53 |
40.40 |
44.70 |
30.00 |
4.00 |
3.05 |
||||
|
LDC2040S-H-SS |
重型
A系列
|
25.40 |
7.95 |
7.85 |
3.96 |
18.80 |
19.90 |
12.00 |
2.03 |
0.66 |
|||
|
LDC2060S-H-SS |
38.10 |
11.91 |
12.57 |
5.94 |
29.20 |
31.60 |
18.00 |
3.25 |
1.46 |
||||
|
LDC2080S-H-SS |
50.80 |
15.88 |
15.75 |
7.92 |
36.20 |
39.40 |
24.00 |
4.00 |
2.57 |
||||
|
LDC2100S-H-SS |
63.50 |
19.05 |
18.90 |
9.53 |
43.60 |
46.90 |
30.00 |
4.80 |
3.61 |
||||
|
LDC208B-S-SS |
B系列 |
25.40 |
8.51 |
7.75 |
4.45 |
16.70 |
18.20 |
11.80 |
1.60 |
0.56 |
|||
|
LDC210B-S-SS |
31.75 |
10.16 |
9.65 |
5.08 |
19.50 |
20.90 |
14.70 |
1.70 |
0.75 |
||||
|
LDC212B-S-SS |
38.10 |
12.07 |
11.68 |
5.72 |
22.50 |
25.20 |
16.00 |
1.85 |
0.89 |
||||
|
LDC216B-S-SS |
50.80 |
15.88 |
17.02 |
8.28 |
36.10 |
39.10 |
21.00 |
4.50/3.10 |
2.10 |
||||
|
LDC220B-S-SS |
63.50 |
19.05 |
19.56 |
10.19 |
41.30 |
45.00 |
26.40 |
4.50/3.50 |
2.93 |
||||
附件是為了將夾具安裝在鏈條上的零部件?？筛鶕蛻粢笤O定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LD |
C2060 |
S |
- |
H |
- |
SS |
|
|
（1） |
（2） |
|
（3） |
|
（4） |
（1）鏈條型號
（2）滾子形式： R=大滾子 S=小滾子
（3）重型系列
（4）鏈條規格
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
