與帶附件A系列小型輸送鏈相比，鏈板形狀為直板形，可直接將工件承載于鏈板之上進行輸送。
鏈條列數為3列。
鏈條的材質為不銹鋼材質。
可使用溫度范圍：-20°C～400°C。
全長精度高，適用于較長距離、低速輸送。
無需加裝附件即可直接將工件承載于鏈板上進行輸送，經濟適用。
可根據使用需求加裝不同形式的附件，詳情請咨詢隆德技術人員。
通過各種材料的組合，適合于水中、酸性及堿性等腐蝕性環境中或低溫、高溫的特殊環境里使用。
可使用標準Ａ系列傳動鏈輪。
鏈輪輪轂部分可根據客戶需求進行定制，請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在包裝行業、食品以及醫療行業等都有著廣泛地應用。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

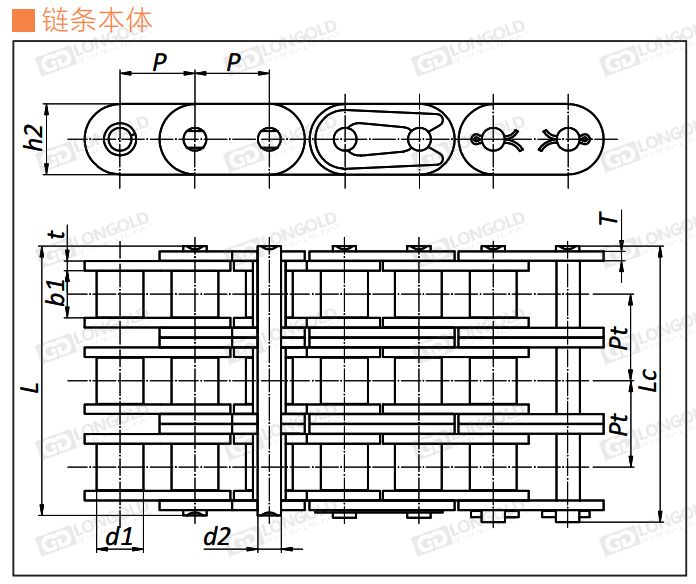

■鏈條本體尺寸表
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
排距 |
單位 鏈節數 |
斷破載荷 |
參考重量 |
|
|
P |
d1max |
b1min |
d2max |
Lmax |
Lcmax |
h2max |
t/Tmax |
Ft |
Q |
q |
||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kg/m |
||
|
LDC40-SS-3 |
12.70 |
7.95 |
7.85 |
3.96 |
45.4 |
46.6 |
12.00 |
1.50 |
14.38 |
240 |
||
|
LDC50-SS-3 |
15.875 |
10.16 |
9.40 |
5.08 |
57.0 |
58.5 |
15.09 |
2.03 |
18.11 |
192 |
||
|
LDC60-SS-3 |
19.05 |
11.91 |
12.57 |
5.94 |
71.5 |
73.3 |
18.00 |
2.42 |
22.78 |
160 |
||
|
LDC80-SS-3 |
25.40 |
15.88 |
15.75 |
7.92 |
91.7 |
95.1 |
24.00 |
3.25 |
29.29 |
120 |
||
|
LDC100-SS-3 |
31.75 |
19.05 |
18.90 |
9.53 |
112.2 |
116.3 |
30.00 |
4.00 |
35.76 |
96 |
||
|
LDC120-SS-3 |
38.10 |
22.23 |
25.22 |
11.10 |
141.4 |
145.2 |
35.70 |
4.80 |
45.44 |
80 |
||
|
LDC140-SS-3 |
44.45 |
25.40 |
25.22 |
12.70 |
152.2 |
156.8 |
41.00 |
5.60 |
48.87 |
68 |
||
|
LDC160-SS-3 |
50.80 |
28.58 |
31.55 |
14.27 |
181.8 |
186.6 |
47.80 |
6.40 |
58.55 |
60 |
||
直板滾子無過渡鏈節，一般推薦偶數節訂購，如需訂購奇數節，請咨詢隆德技術人員。
直板滾子鏈也可加裝附件，如需請咨詢隆德技術人員。
除了SS規格的不銹鋼直板滾子鏈，我們還有NS規格，特點如下：
針對特殊環境應用
最廣泛的鏈條材質
有水的環境。
需要清潔的環境
具有腐蝕性的環境，包括食品、化工、醫學、部分酸/堿或腐蝕性液體中等。
適用于高溫、低溫環境，使用溫度范圍：-20°C～400°C
抗腐蝕性能
優于SUS304材質
316不銹鋼因添加Mo元素，使其耐蝕性和高溫強度較304不銹鋼有較大的提高，可在苛刻的條件下使用。
海水、海濱等氯離子濃度高的環境。
腐蝕性強的工業氣體中。
紙漿和造紙設備或環境中。
一定濃度的鹽酸、硫酸等強酸環境。
要求無磁環境。
鏈條本體規格
材質
特點
適用環境
SS
SUS304
NS
SUS316
如需訂購NS規格，訂購前請咨詢。
型號表示例
|
LD |
C40 |
- | SS | - | 3 | |
|
|
|
（1） |
|
（2） |
|
（3） |
（1）鏈條尺寸
（2）鏈條本體規格：SS=不銹鋼SUS304
（3）鏈條列數
訂購方法
|
標準包裝訂購 |
|
不銹鋼Ａ系列雙三排直板滾子鏈一般按標準包裝（即技術參數中的單位鏈節數）為單位備常規庫存。 1個標準全長使用包含一個接頭供使用。 |
| 如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。 |
