將短節距B系列傳動滾?鏈條的鏈板變更為直板形，直接將?件承載于鏈板之上進?輸送的鏈條。鏈條的列數是2列。也根據客戶需求定制非標附件加裝在鏈板或者銷軸上。
與帶附件B系列小型輸送鏈相比，鏈板形狀為直板形，可直接將工件承載于鏈板之上進行輸送。
鏈條的列數為2列。
對內、外鏈板都實施了熱處理，略帶耐腐蝕性，同時加強了鏈條整體美觀，給人以高級的感覺。
可使用溫度范圍：-10°C～150°C。
全長精度高，適用于較長距離、低速輸送。
無需加裝附件即可直接將工件承載于鏈板上進行輸送，經濟適用。
可根據使用需求加裝不同形式的附件，詳情請咨詢隆德技術人員。
可使用標準B系列傳動鏈輪。
鏈輪輪轂部分可根據客戶需求進行定制，請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在包裝行業、食品以及醫療行業等都有著廣泛地應用。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
|

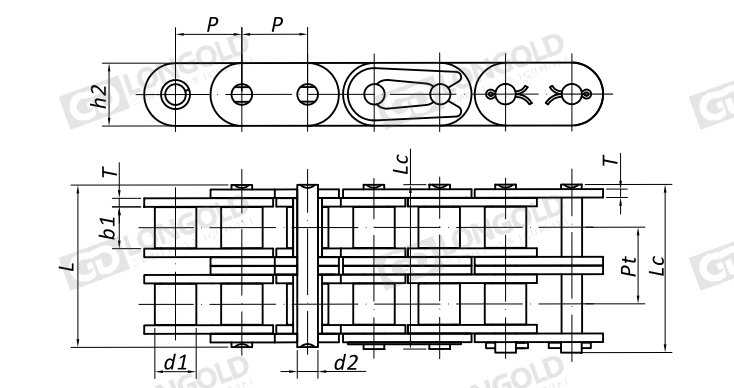

隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
排距 |
單位 鏈節數 |
抗拉強度 |
平均 抗拉強度 |
參考 重量 |
||
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
t/T |
Pt |
Qmin |
Q0 |
q |
||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kN |
kg/m |
||
|
LDC08B-2 |
12.70 |
8.51 |
7.75 |
4.45 |
31.2 |
32.2 |
11.8 |
1.60 |
13.92 |
240 |
|||
|
LDC10B-2 |
15.875 |
10.16 |
9.65 |
5.08 |
36.1 |
37.5 |
14.7 |
1.70 |
16.59 |
192 |
|||
|
LDC12B-2 |
19.05 |
12.07 |
11.68 |
5.72 |
42.0 |
44.7 |
16.0 |
1.85 |
19.46 |
160 |
|||
|
LDC16B-2 |
25.40 |
15.88 |
17.02 |
8.28 |
68.0 |
71.0 |
21.0/24.0 |
4.15/3.1 |
31.88 |
120 |
|||
|
LDC20B-2 |
31.75 |
19.05 |
19.56 |
10.19 |
77.8 |
81.5 |
26.4 |
4.5/3.5 |
36.45 |
96 |
|||
|
LDC24B-2 |
38.10 |
25.40 |
25.40 |
14.63 |
101.7 |
106.2 |
33.2 |
6.0/4.8 |
48.36 |
80 |
|||
|
LDC28B-2 |
44.45 |
27.94 |
30.99 |
15.90 |
124.6 |
129.1 |
36.7 |
7.5/6.0 |
59.56 |
68 |
|||
|
LDC32B-2 |
50.80 |
29.21 |
30.99 |
17.81 |
124.6 |
129.6 |
42.0 |
7.0/6.0 |
58.55 |
60 |
|||
型號表示例
|
LD |
C08B |
- |
2 |
|
|
|
|
（1） |
|
(2) |
|
|
（1）鏈條編號
（2）排數
訂購方法
|
標準包裝訂購 |
|
B系列雙排直板滾子鏈一般按標準包裝（即技術參數中的單位鏈節數）為單位備常規庫存。 1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
直板滾子無過渡鏈節，一般推薦偶數節訂購，如需訂購奇數節，請咨詢隆德技術人員。
B系列直板滾子鏈可加裝附件，如需請咨詢隆德技術人員。
也有免加油和不銹鋼系列的直板滾子鏈條，詳情請咨詢隆德技術人員。
