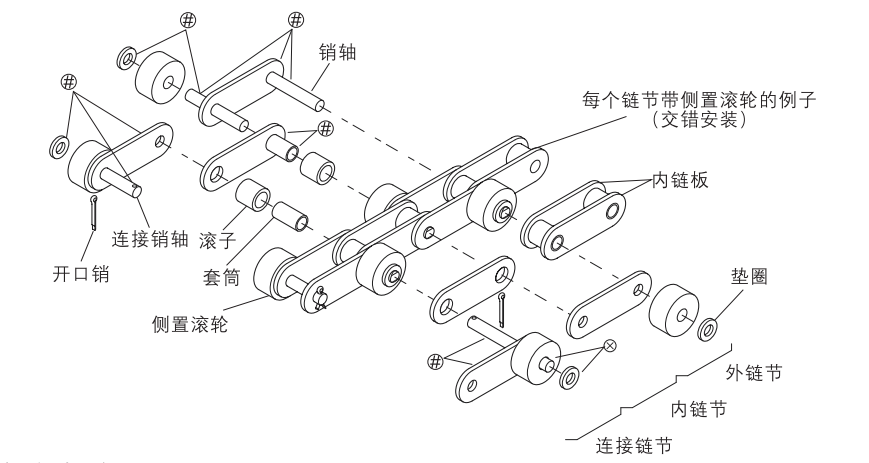

| 交錯型安裝時 |
|
對稱型安裝時 |
|
|
|
|

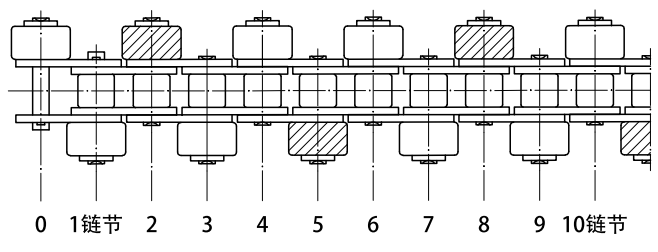

圖示為按交錯型每一個鏈節安裝側置滾輪例。 交錯型每個鏈節帶側置滾子時，安裝塑料制動滾輪，以每三個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。
|
|

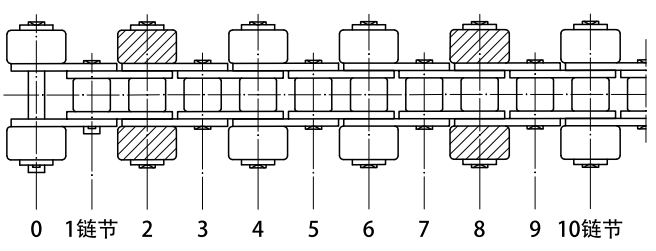

圖是按對稱形每兩個鏈節帶一個側置滾輪的例子。 對稱形每兩個鏈節帶側置滾輪時，安裝塑料制動滾輪，以每六個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。
|
鏈輪遵從ANSI/ASME標準。
所有帶側置滾子雙倍節距鏈均可使用雙倍節距用鏈輪。
如使用標準A系列傳動鏈輪，僅限S滾子鏈條且鏈輪齒數為30齒以上。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
■側置塑料滾子產品尺寸表
|
鏈條尺寸&類型 |
滾子類型 |
節距 |
滾子直徑 |
內節內寬 |
鏈板 |
銷軸 |
側置滾輪 |
參考重量 |
|||||
|
塑料側置滾子 |
P |
R |
W |
T |
寬H |
D |
L1 |
L2 |
L3 |
DS |
HS |
||
|
通用規格 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|
|
LD2040S-SRP |
S |
25.4 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8 |
|
|
LD2050S-SRP |
31.75 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4 |
||
|
LD2060S-SRP-H |
38.1 |
11.91 |
12.7 |
3.2 |
17.2 |
5.96 |
16.95 |
29.65 |
32.05 |
22.23 |
12.6 |
||
|
LD2080S-SRP-H |
50.8 |
15.88 |
15.88 |
4 |
23 |
7.94 |
20.95 |
36.65 |
39.65 |
28.58 |
15.8 |
||
|
LD2100S-SRP-H |
63.5 |
19.05 |
19.05 |
4.8 |
28.6 |
9.54 |
24.5 |
44.2 |
47.3 |
39.69 |
19 |
||
|
LD2040R-SRP |
R |
25.4 |
15.88 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
23.1 |
24.5 |
23 |
13 |
|
|
LD2050R-SRP |
31.75 |
19.05 |
9.53 |
2 |
15 |
5.09 |
11.9 |
25.3 |
27 |
27 |
13 |
||
|
LD2060R-SRP-H |
38.1 |
22.23 |
12.7 |
3.2 |
17.2 |
5.96 |
16.95 |
29.65 |
32.05 |
30 |
12.6 |
||
■側置鋼制滾子產品尺寸表
|
鏈條尺寸&類型 |
滾子類型 |
節距 |
滾子直徑 |
內節內寬 |
鏈板 |
銷軸 |
側置滾輪 |
參考重量 |
|||||
|
鋼制側置滾子 |
P |
R |
W |
T |
寬H |
D |
L1 |
L2 |
L3 |
DS |
HS |
||
|
通用規格 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|
|
LD2040S-SR |
S |
25.4 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8（7.2） |
|
|
LD2050S-SR |
31.75 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4（8.7） |
||
|
LD2060S-SR-H |
38.1 |
11.91 |
12.7 |
3.2 |
17.2 |
5.96 |
16.95 |
29.65 |
32.05 |
22.23 |
12.6（11.7） |
||
|
LD2080S-SR-H |
50.8 |
15.88 |
15.88 |
4 |
23 |
7.94 |
20.95 |
36.65 |
39.65 |
28.58 |
15.8（14.9） |
||
|
LD2100S-SR-H |
63.5 |
19.05 |
19.05 |
4.8 |
28.6 |
9.54 |
24.5 |
44.2 |
47.3 |
39.69 |
19 |
||
|
LD2040R-SR |
R |
25.4 |
15.88 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
23.1 |
24.5 |
23 |
13.0（7.2） |
|
|
LD2050R-SR |
31.75 |
19.05 |
9.53 |
2 |
15 |
5.09 |
11.9 |
25.3 |
27 |
27 |
13.0（8.7） |
||
|
LD2060R-SR-H |
38.1 |
22.23 |
12.7 |
3.2 |
17.2 |
5.96 |
16.95 |
29.65 |
32.05 |
30 |
12.6（11.7） |
||
1.（）內的數值為免加油滾子數值。
2. 本體鏈條為R滾子時，L1、L2、L3的數值請咨詢本公司。
3.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。
型號表示例
|
LD |
C2040 |
|
S |
- |
NP |
- |
2L |
|
SRP |
- |
T | |
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
（5） |
|
（6） |
（1）鏈條尺寸
（2）鏈條本體的滾子類型：S=S滾子，R=R滾子，RP=塑料R滾子
（3）鏈條本體的規格：無記號=普通規格，NP=鍍鎳規格，SS=304不銹鋼規格
（4）側置滾子的安裝間隔：2L=2個鏈節
（5）側置滾子的種類：SRP=塑料滾子，SR=鋼制滾子，SRLM=免加油滾子，SRPE=導電滾子，SRPKV=KV滾子
（6）側置滾子安裝位置：T：交錯式，H：對稱式
訂購方法
| 標準包裝訂購 |
|
一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。 1個標準全長使用包含一個接頭供使用。 |
| 如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
| |
| 按所需長度訂購 |
| 可把鏈條編制成您指定的長度交貨。 |
| 請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。 |
■本體鏈條滾子材質：工程塑料
|
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
|
工程塑料制滾子 |
塑料滾子 |
聚縮醛（白色） |
-20℃-80℃ |
— |
|
塑料制動滾子 |
特殊工程塑料（褐色） |
-20℃-80℃ |
摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。 |
|
|
導電滾子 |
特殊工程塑料（黑色） |
-20℃-80℃ |
體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。 |
|
|
KV滾子 |
特殊工程塑料（黑色） |
-20℃-80℃ |
耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。 |
|
■本體鏈條滾子材質：鋼制
|
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
|
鋼制滾子 |
鋼制滾子 |
鋼淬火品 |
-10℃-150℃ |
需要加油 |
|
不銹鋼滾子 |
SUS304材質 |
-10℃-400℃ |
需要加油 |
|
|
免加油滾子 |
鋼淬火品 |
-10℃-150℃ |
不加油也可長期使用。也可提供帶制動器的滾子。 注：僅適用于部分規格，具體請詢。 |
|
