本體鏈條為雙節距傳動鏈條。
本體滾子和側置滾子可為鋼制滾子和塑料滾子。
有碳鋼材質和不銹鋼材質。
碳鋼材質使用溫度范圍：-10℃～150℃，不銹鋼材質使用溫度范圍：-20℃～400℃。
鏈條和搬送物的速度為1比1等速。
與頂置滾子輸送鏈相比，該鏈條滾子重心較低，兩側滾子同時受力，實現穩定輸送。
與中心滾子鏈相比，在雙節距傳動鏈條的基礎上加大鏈條滾子直徑，且兩側的銷軸可以延長,在延長部分加裝側置滾輪使用。
形式更加多樣化，可以滿足不同工種場合的使用需求。
客戶需根據使用環境與鏈條規格選擇合適的鏈輪型號。
鏈輪為定制品，具體請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在汽車行業、印刷行業以及物流行業等都有著廣泛地應用。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

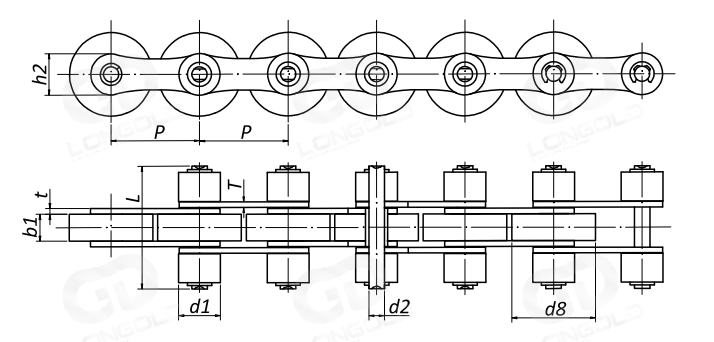

■產品尺寸表
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
鏈板尺寸 |
抗拉強度 |
|||
|
P |
d1max |
d8max |
b1min |
d2max |
Lmax |
h2 max |
t/T max |
Qmin |
||
|
帶鋼制大滾輪 |
帶塑料大滾輪 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
|
LD208BS-CR24-L35 |
LD208BS-CRP24-L35 |
25.40 |
12.00 |
24.0 |
7.75 |
4.45 |
35.0 |
11.8 |
1.6 |
|
|
LD212BS-CR28-L48 |
- |
38.10 |
12.07 |
28.0 |
11.68 |
5.72 |
48.0 |
16.0 |
1.85 |
|
|
LD212BSF2-CR28-L43 |
- |
38.10 |
12.07 |
28.0 |
11.68 |
5.72 |
43.0 |
16.0 |
1.85 |
|
|
LD212BSF3-CR28-L48 |
- |
38.10 |
12.07 |
28.0 |
11.68 |
5.72 |
48.0 |
16.0 |
1.85 |
|
|
- |
LD212BSF4-CRP24-L48 |
38.10 |
12.07 |
24.0 |
11.68 |
5.72 |
48.0 |
16.0 |
1.85 |
|
|
LD212BSF4-CR24-L48 |
- |
38.10 |
12.07 |
24.0 |
11.68 |
5.72 |
48.0 |
16.0 |
2.03 |
|
|
LD212BSF5-CR28-L43 |
- |
38.10 |
12.07 |
28.0 |
11.68 |
5.72 |
43.0 |
16.0 |
1.85 |
|
|
- |
LD216BS-CRP50-L65 |
50.80 |
15.88 |
50.0 |
17.02 |
8.28 |
65.0 |
21.0 |
4.15/3.10 |
|
|
LD216BS-CR38.5-L65 |
- |
50.80 |
15.88 |
38.5 |
17.02 |
8.28 |
65.0 |
21.0 |
4.15/3.10 |
|
|
LD216BS-CR40-L65 |
- |
50.80 |
15.88 |
40.0 |
17.02 |
8.28 |
65.0 |
21.0 |
4.15/3.10 |
|
|
LD63PS-CR50-L91.5 |
- |
63.00 |
40.00 |
50.0 |
24.50 |
14.00 |
91.5 |
35.0 |
5.10 |
|
|
LD63PSF1-CR46-L84 |
- |
63.00 |
38.00 |
46.0 |
21.60 |
12.00 |
84.0 |
30.0 |
4.00 |
|
型號表示例
|
LD |
212B |
|
S |
- |
CR |
|
28 | - |
L48 |
|
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
（5） |
（1）鏈條編號
（2）鏈條本體的滾子類型：S=S滾子
（3）中心滾子：CRP=塑料滾子 CR=鋼制滾子
（4）中心滾子直徑
（5）銷軸長度
訂購方法
| 標準包裝訂購 |
|
一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。 1個標準全長使用包含一個接頭供使用。 |
| 如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
| |
| 按所需長度訂購 |
| 可把鏈條編制成您指定的長度交貨。 |
| 請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。 |
２. 與中心滾子鏈相比，在雙節距傳動鏈條的基礎上加大鏈條滾子直徑，且兩側的銷軸可以延長，在延長部分加裝側置滾輪使用，形式更加多樣化，可以滿足不同工種場合的使用需求.
3. 中間塑料大滾輪的鏈條的使用環境溫度范圍為：-10℃~80℃。
