特殊"Z"型設計，有利于支撐扶穩各類特殊形狀的物件，如PET花瓣形瓶底。
特殊"Z"型設計，粗糙的表面紋理，增大與物體接觸時的摩擦力，輸送更加穩定。
在輸送機上將兩端鏈板的端部相互靠近。
將鏈板一側的銷軸插入另一條鏈板相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。
在鏈板下方連接處使用安裝銷。
從邊緣開始，把鉸鏈按進所有貫穿鏈板相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。
將安裝銷墊到被鏈板的鉸鏈下方。
將螺絲刀插入鉸鏈的空隙處。
輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。
重復之前的操作，它將沿著一個橫向的方向被拆分。
確保輸送鏈板的組裝符合設備要求和制造商的指導，安裝時要保證鏈板的張緊度適中，過松會導致鏈板打滑、跑偏，影響輸送效率；過緊則會增加鏈板的張力，可能導致鏈板過早損壞。
在組裝鏈板完成前，檢查鏈板上是否有雜物、油污等，如有應及時清理，以免影響鏈板的正常運行和產品質量。檢查鏈板的連接件、緊固件是否牢固，驅動裝置是否正常工作。
定期對輸送鏈板進行清潔，去除鏈板上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。
高性能特殊均聚聚甲醛樹脂，有著較機械強度，適用于有低摩擦系數及含塵環境需求的應用。
具有較好的尺寸穩定性和耐化學性，較高的硬度和剛性，使其在一些需要保持形狀和尺寸精度的場合具有優勢。
點擊圖片放大

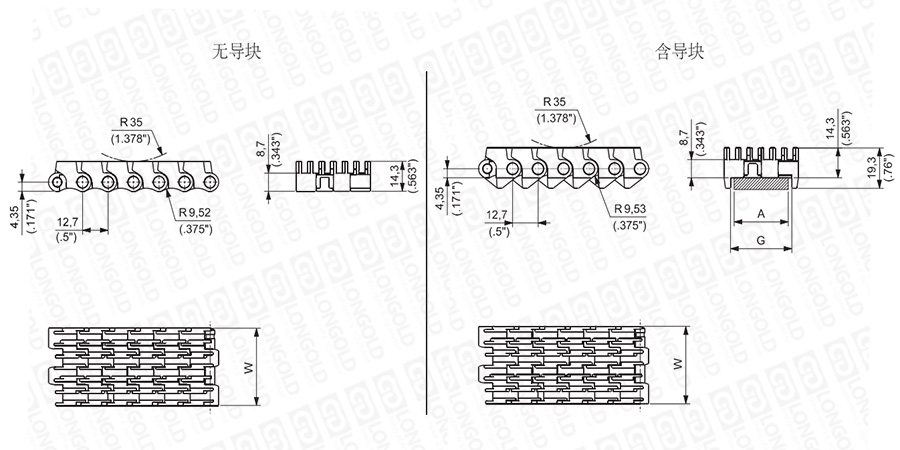

■鏈板結構詳見如上圖
上圖為1/2"節距鏈板 RR611系列結構圖，圖紙中已標明部分尺寸。
根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。
■鏈板尺寸表
|
材質 |
形式 |
產品描述 |
型號 |
寬度 |
導塊內寬 |
導塊厚度 |
工作負載 |
重量 |
PDF圖紙 |
DXF圖紙 |
||||||
|
W |
G |
B |
25℃/77°F |
|||||||||||||
|
鏈片 |
銷軸 |
mm |
inch |
mm |
inch |
mm |
inch |
N |
lbs |
kg/m |
lbs/ft |
|||||
|
高性能均聚聚甲醛(UP) |
PBT |
無導塊 |
LDRR611A UPK29 |
LDRR611AUPKWB/029 |
29 |
1.14 |
- |
- |
- |
- |
570 |
128 |
0.37 |
0.25 |
||
|
LDRR611A UPK37 |
LDRR611AUPKAD/037 |
37 |
1.46 |
- |
- |
- |
- |
570 |
128 |
0.47 |
0.32 |
|||||
|
LDRR611A UPK46 |
LDRR611AUPKNA/046 |
46 |
1.81 |
- |
- |
- |
- |
570 |
128 |
0.57 |
0.38 |
|||||
|
LDRR611A UPK55 |
LDRR611AUPKCB/055 |
55 |
2.17 |
- |
- |
- |
- |
570 |
128 |
0.69 |
0.46 |
|||||
|
LDRR611A UPK76 |
LDRR611AUPKDA/076 |
76 |
2.99 |
- |
- |
- |
- |
1067 |
240 |
0.75 |
0.50 |
|||||
|
含導塊 |
LDRR611AG UPK37 |
LDRR611AGUPKAD/037 |
37 |
1.46 |
30.50 |
1.20 |
30 |
1.18 |
570 |
128 |
0.50 |
0.34 |
||||
|
LD |
RR611 |
AUPK |
AD |
/037 |
|
|
（1） |
（2） |
（3） |
（4） |
（1）系列
（2）無導塊高性能均聚聚甲醛
（3）型號
（4）寬度尺寸
|
鏈板應用（黃色色塊表示適用，無色表示不適用） |
塑料鏈板 |
||||||
|
聚甲醛(UP) |
特殊加強型聚甲醛(D2K) |
FAST |
耐磨加強型(AR) |
聚丙烯(P) |
|||
|
食品/飲料/灌裝應用 |
易拉罐(2-3片) |
卸垛機 |
|
|
|
|
|
|
差速傳輸 |
|
|
|
|
|
||
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
包裝機進口 |
|
|
|
|
|
||
|
包裝機 |
|
|
|
|
|
||
|
包裝產品輸送 |
|
|
|
|
|
||
|
PET瓶 |
差速傳輸 |
|
|
|
|
|
|
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
包裝機進口 |
|
|
|
|
|
||
|
包裝機 |
|
|
|
|
|
||
|
包裝產品輸送 |
|
|
|
|
|
||
|
玻璃瓶* |
卸垛機 |
|
|
|
|
|
|
|
差速傳輸 |
|
|
|
|
|
||
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
包裝機進口 |
|
|
|
|
|
||
|
包裝機 |
|
|
|
|
|
||
|
包裝產品輸送 |
|
|
|
|
|
||
|
玻璃制造 |
玻璃瓶 |
差速傳輸 |
|
|
|
|
|
|
多道輸送 |
|
|
|
|
|
||
|
堆積平臺 |
|
|
|
|
|
||
|
碼垛機 |
|
|
|
|
|
||
|
特殊應用 |
汽車/機械行業 |
輸送線 |
|
|
|
|
|
|
化工，洗滌劑，制藥與化妝品行業 |
輸送線 |
|
|
|
|
|
|
