793系列可在輸送線上與USP、USPM、UCC系列并排使用，由于厚度均為12.7mm，便于安裝標準化墊條。
勾腳型轉彎鏈板793T系列與Flitetop塑料鏈板880T，879T系列及Flitetop金屬鏈板881T與981T系列，使用相同的轉彎軌道。
適用多道、單道和無壓力輸送。
在輸送機上將兩端鏈板的端部相互靠近。
將鏈板一側的銷軸插入另一條鏈板相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。
在鏈板下方連接處使用安裝銷。
從邊緣開始，把鉸鏈按進所有貫穿鏈板相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。
將安裝銷墊到被鏈板的鉸鏈下方。
將螺絲刀插入鉸鏈的空隙處。
輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。
重復之前的操作，它將沿著一個橫向的方向被拆分。
確保輸送鏈板的組裝符合設備要求和制造商的指導，安裝時要保證鏈板的張緊度適中，過松會導致鏈板打滑、跑偏，影響輸送效率；過緊則會增加鏈板的張力，可能導致鏈板過早損壞。
在組裝鏈板完成前，檢查鏈板上是否有雜物、油污等，如有應及時清理，以免影響鏈板的正常運行和產品質量。檢查鏈板的連接件、緊固件是否牢固，驅動裝置是否正常工作。
定期對輸送鏈板進行清潔，去除鏈板上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。
高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。
特殊加強型聚甲醛，新一代材質，可達到更低的摩擦系數和更高的耐磨損性能，在不影響應用效果的前提下，大大的減少潤滑劑的使用。
生物型低摩擦熱塑性塑料與其它塑料鏈板相比，在免潤滑或基本免潤滑條件下可持續提供更低恒定的摩擦系數。
點擊圖片放大

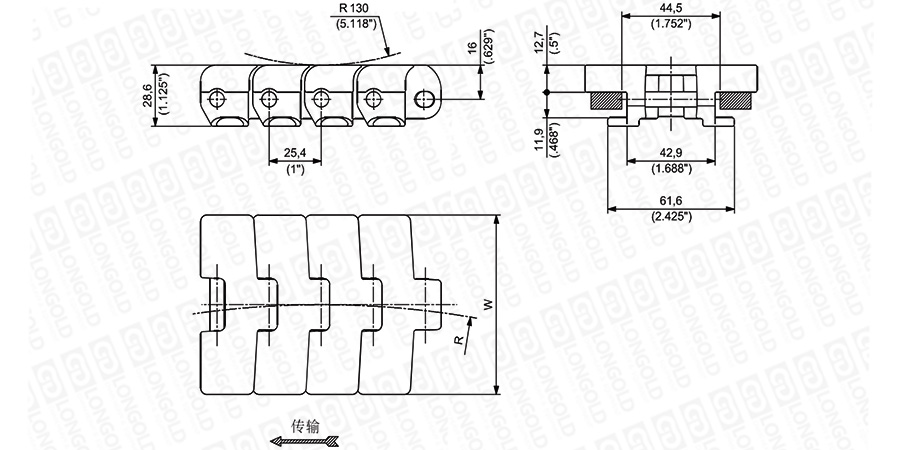

■鏈板結構詳見如上圖
上圖為1"節距轉彎鏈板 793T系列的結構圖，圖紙已標明本體尺寸。
可根據客戶的需求，定制規格的種類以及外觀顏色，詳細請咨詢隆德技術人員。
■鏈板尺寸表
|
材質 |
產品描述 |
型號 |
寬度 |
鏈片厚度 |
轉彎半徑 |
工作負載 |
重量 |
PDF圖紙 |
DXF圖紙 |
||||||
|
W |
R |
25℃/77°F |
|||||||||||||
|
鏈片 |
銷軸 |
mm |
inch |
mm |
inch |
mm |
inch |
N |
lbs |
kg/m |
lbs/ft |
||||
|
高性能均聚聚甲醛 （UP） |
奧氏體不銹鋼 |
UP 793TK 3 1/4 |
LDUP793TKD/0826 |
82.60 |
3.25 |
12.7 |
0.50 |
4,572 |
18 |
2200 |
495 |
2.09 |
1.41 |
||
|
UP 793TK 83.8 |
LDUP793TKRA/0838 |
83.80 |
3.30 |
12.7 |
0.50 |
4,572 |
18 |
2200 |
495 |
2.11 |
1.42 |
||||
|
UP 793TK 4 1/2 |
LDUP793TKG/1143 |
114.30 |
4.50 |
12.7 |
0.50 |
6,096 |
24 |
2200 |
495 |
2.48 |
1.67 |
||||
|
特殊加強型聚甲醛添加凱芙拉 （D2K） |
D2K 793TK 3 1/4 |
LDD2K793TKD/0826 |
82.60 |
3.25 |
12.7 |
0.50 |
4,572 |
18 |
2200 |
495 |
2.09 |
1.41 |
|||
|
D2K 793TK 83.8 |
LDD2K793TKRA/0838 |
83.80 |
3.30 |
12.7 |
0.50 |
4,572 |
18 |
2200 |
495 |
2.11 |
1.42 |
||||
|
D2K 793TK 4 1/2 |
LDD2K793TKG/1143 |
114.30 |
4.50 |
12.7 |
0.50 |
6,096 |
24 |
2200 |
495 |
2.48 |
1.67 |
||||
|
耐磨加強型聚酰胺 （AR） |
EF 793TK 3 1/4 |
LDAR793TKD/0826 |
82.60 |
3.25 |
12.7 |
0.50 |
4,572 |
18 |
2200 |
495 |
2.02 |
1.36 |
|||
|
EF 793TK 83.8 |
LDAR793TKRA/0838 |
83.80 |
3.30 |
12.7 |
0.50 |
4,572 |
18 |
2200 |
495 |
2.04 |
1.37 |
||||
|
EF 793T 4 1/2 |
LDAR793TKG/1143 |
114.30 |
4.50 |
12.7 |
0.50 |
6,096 |
24 |
2200 |
495 |
2.40 |
1.61 |
||||
|
LD |
|
UP |
|
793TKD |
|
/0826 |
|
|
|
（1） |
|
（2） |
|
（3） |
（1）高性能均聚聚甲醛
（2）系列
（3）寬度尺寸
|
