LDE3200系列中型拖鏈所使用接頭為鋼制接頭。
由眾多的單元鏈接組成,鏈接之間轉動自如,可實現靈活的彎曲和伸展,短行程時為架空運行,長行程時為滑動運行。
可通過梳狀板或分隔板將鏈內空間分隔,使不同類型或規格的線纜能夠分開布置,避免相互干擾和摩擦,同時也有利于線纜的整理和管理。
架空速度max:10m/s
滑行速度max:5m/s
架空加速度max:100m/s2
滑行加速度max:25m/s2
采用LDE3200接頭進行連接,接頭的連接方式有A1/A2/A3/A4四種。
具體接頭型號尺寸請咨詢。
除接頭外,附件還包括分隔片、梳狀板和導向槽。
分隔片型號為LD32.1。
梳狀板有四種類型,型號分別為ZS103、ZS78、ZS58、ZS38。
導向槽的型號請咨詢我司技術人員。
拖鏈的內寬需比線纜束的外徑大 10%~20%,避免線纜擠壓;內高需滿足線纜直徑,且預留至少 10% 的空間。
彎曲半徑需大于線纜最小彎曲半徑(如普通電纜彎曲半徑通常為直徑的 6~10 倍),避免線纜因過度彎曲而損壞。
點擊圖片放大

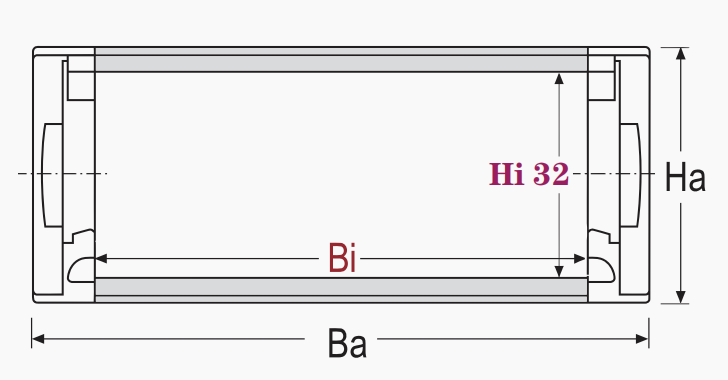

隆德鏈號 |
內寬 |
外寬 |
外高 |
節距 |
轉彎半徑 |
||||||
Bi |
Ba |
Ha |
P |
R |
|||||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
LDE3200050RBK |
50 |
68 |
50 |
56 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
LDE3200075RBK |
75 |
93 |
|||||||||
LDE3200100RBK |
100 |
118 |
|||||||||
LDE3200125RBK |
125 |
143 |
|||||||||
LDE3200150RBK |
150 |
168 |
|||||||||
LDE3200175RBK |
175 |
193 |
型號表示例
LD |
3200 |
050 |
75 |
BK |
|
(1) |
(2) |
(3) |
(4) |
(1)型號
(2)內寬
(3)彎曲半徑
(4)顏色
