注塑分體式鏈輪-1010系列

注塑分體式鏈輪-1010系列是一種在注塑工藝下生產的、采用分體式設計的鏈輪。該系列鏈輪適用于：1500/1600/HF 1600/HFS 1600/RR 1500/RR 1600/1110系列鏈板與網帶。

產品手冊索取



產品特點

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕(可輕5倍)，具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為鍍鎳黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到沖擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

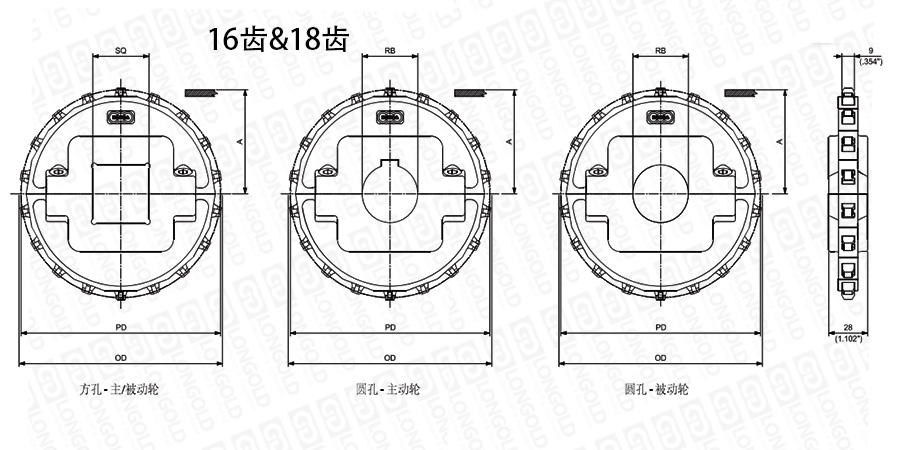

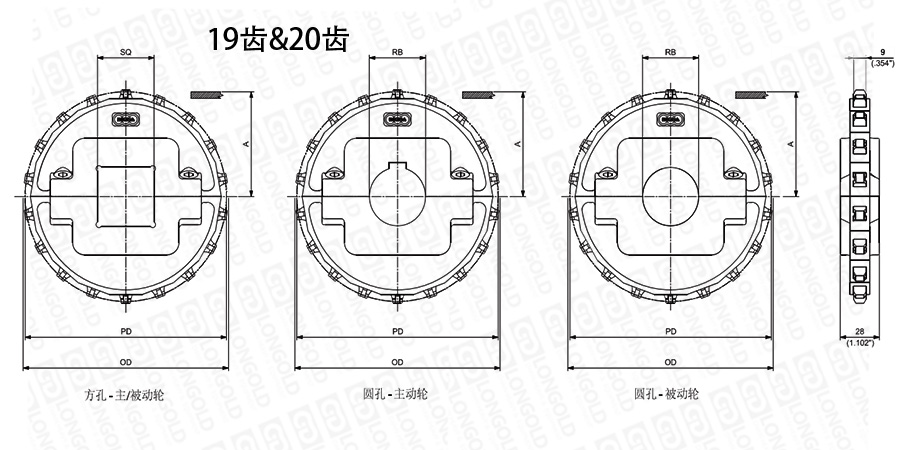

■鏈輪結構詳見如上圖

上圖為注塑分體式鏈輪-1010系列的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■鏈輪尺寸表

齒數

分度圓
直徑
齒頂圓
直徑
墊條
定位

孔徑*

型號（方孔）
主/被動輪

型號（圓孔）

重量

PDF圖紙

DXF圖紙

PD

OD

A

主動輪

被動輪

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

SQ

RB

16

130.20

5.126

130.10

5.122

60.70

2.390

30

-

-

MPBST10101630

MPBF10101630

0.27

0.59

請咨詢

請咨詢

35

-

-

MPBST10101635

MPBF10101635

0.26

0.58

40

-

MPBSQ10101640

MPBST10101640

MPBF10101640

0.25

0.56

50

-

-

MPBST10101640

MPBF10101640

0.25

0.54

60

-

MPBSQ10101660

MPBST10101660

MPBF10101660

0.24

0.52

65

-

MPBSQ10101665

-

-

0.19

0.42

-

1

-

MPBST101016254

MPBF101016254

0.27

0.61

-

1 3/16

-

MPBST101016301

MPBF101016301

0.27

0.59

-

1 1/4

-

MPBST101016317

MPBF101016317

0.27

0.59

-

1 7/16

-

MPBST101016365

MPBF101016365

0.26

0.57

-

1 1/2

MPBSQ101016381

MPBST101016381

MPBF101016381

0.26

0.57

18

146.27

5.759

147.20

5.795

68.80

2.709

30

-

-

MPBST10101830

MPBSF10101830

0.32

0.71

35

-

-

MPBST10101835

MPBSF10101835

0.32

0.70

40

-

MPBSQ10101840

MPBST10101840

MPBSF10101840

0.31

0.68

45

-

-

MPBST10101845

MPBSF10101845

0.30

0.66

50

-

MPBSQ10101850

MPBST10101850

MPBSF10101850

0.29

0.64

60

-

MPBSQ10101860

MPBST10101860

MPBSF10101860

0.27

0.59

-

1

-

MPBST101018254

MPBSF101018254

0.33

0.72

-

1 3/16

-

MPBST101018301

MPBSF101018301

0.32

0.71

-

1 1/4

-

MPBST101018317

MPBSF101018317

0.32

0.71

-

1 7/16

-

MPBST101018365

MPBSF101018365

0.31

0.69

-

1 1/2

MPBSQ101018381

MPBST101018381

MPBSF101018381

0.31

0.69

-

2

-

MPBST101018508

MPBSF101018508

0.29

0.63

19

154.32

6.076

155.30

6.114

72.80

2.866

30

-

-

MPBST10101930

MPBSF10101930

0.33

0.72

35

-

-

MPBST10101935

MPBSF10101935

0.32

0.71

40

-

MPBSQ10101940

MPBST10101940

MPBSF10101940

0.31

0.69

45

-

-

MPBST10101945

MPBSF10101945

0.30

0.67

50

-

MPBSQ10101950

MPBST10101950

MPBSF10101950

0..30

0.65

60

-

MPBSQ10101960

MPBST10101960

MPBSF10101960

0.27

0.61

-

1

-

MPBST101019254

MPBSF101019254

0.35

0.77

-

1 3/16

-

MPBST101019301

MPBSF101019301

0.33

0.72

-

1 1/4

-

MPBST101018317

MPBSF101018317

0.32

0.71

-

1 7/16

-

MPBST101019365

MPBSF101019365

0.32

0.70

-

1 1/2

MPBSQ101019381

MPBST101019381

MPBSF101019381

0.32

0.70

2

-

MPBST101019508

MPBSF101019508

0.28

0.62

-

2 1/2

MPBSQ101019635

-

-

0.25

0.54

20

162.37

6.393

162.80

6.409

76.80

3.024

30

-

-

MPBST10102030

MPBSF10102030

0.35

0.78

35

-

-

MPBST10102035

MPBSF10102035

0.35

0.77

40

-

MPBSQ10102040

MPBST10102040

MPBSF10102040

0.34

0.75

45

-

-

MPBST10102045

MPBSF10102045

0.32

0.71

50

-

MPBSQ10102050

MPBST10102050

MPBSF10102050

0..30

0.66

60

-

MPBSQ10102060

MPBST10102060

MPBSF10102060

0.26

0.58

-

1

-

MPBST101020254

MPBSF101020254

0.36

0.79

-

1 3/16

-

MPBST101020301

MPBSF101020301

0.35

0.78

-

1 1/4

-

MPBST101018317

MPBSF101018317

0.35

0.78

-

1 7/16

-

MPBST101020365

MPBSF101020365

0.35

0.76

-

1 1/2

MPBSQ101020381

MPBST101020381

MPBSF101020381

0.34

0.76

2

-

MPBST101020508

MPBSF101020508

0.32

0.71

-

2 1/2

MPBSQ101020635

-

-

0.27

0.59

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。


型號表示例


MPBST
1010
16
30
（1）
（2）
（3）
（4）


（1）注塑分體式圓孔主動輪

（2）鏈輪系列

（3）齒數：16齒

（4）孔徑


訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。




×
