采用優質碳素結構鋼進行沖壓成型。
表面進行了噴吵、電鍍處理。
采用先進的銑齒加工工藝，使齒形更精確。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。
齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

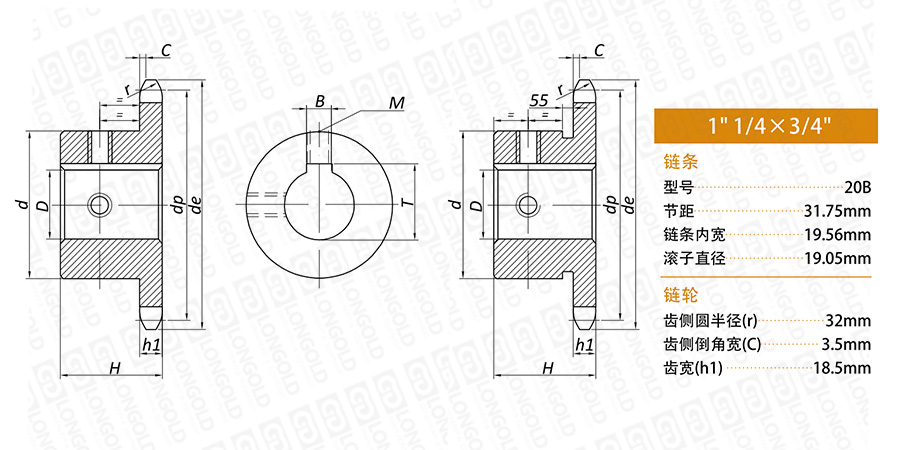

■鏈輪本體結構詳見如上圖
上圖為20B-1 成品孔鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸表
齒數
鏈輪型號
節距圓直徑
軸孔徑
PDF圖紙
DXF圖紙
Z
de
dp
D
H
d
mm
mm
mm
mm
mm
9
LD20B-1B9T-D25
108
92.84
25
40
63
LD20B-1B9T-D30
30
LD20B-1B9T-D32
32
LD20B-1B9T-D35
35
LD20B-1B9T-D38
38
10
LD20B-1B10T-D25
117.9
102.74
25
40
70
LD20B-1B10T-D30
30
LD20B-1B10T-D32
32
LD20B-1B10T-D35
35
LD20B-1B10T-D38
38
11
LD20B-1B11T-D25
127.8
112.68
25
45
77
LD20B-1B11T-D28
28
LD20B-1B11T-D30
30
LD20B-1B11T-D32
32
LD20B-1B11T-D35
35
LD20B-1B11T-D38
38
LD20B-1B11T-D40
40
LD20B-1B11T-D42
42
LD20B-1B11T-D45
45
LD20B-1B11T-D50
50
82
LD20B-1B11T-D60
60
93
12
LD20B-1B12T-D25
137.8
122.68
25
45
88
LD20B-1B12T-D28
28
LD20B-1B12T-D30
30
LD20B-1B12T-D32
32
LD20B-1B12T-D35
35
LD20B-1B12T-D38
38
12
LD20B-1B12T-D40
137.8
122.68
40
45
88
LD20B-1B12T-D42
42
LD20B-1B12T-D45
45
LD20B-1B12T-D50
50
LD20B-1B12T-D60
60
13
LD20B-1B13T-D25
147.8
132.65
25
45
98
LD20B-1B13T-D28
28
LD20B-1B13T-D31
31
LD20B-1B13T-D32
32
LD20B-1B13T-D35
35
LD20B-1B13T-D38
38
LD20B-1B13T-D40
40
LD20B-1B13T-D42
42
LD20B-1B13T-D45
45
LD20B-1B13T-D48
48
LD20B-1B13T-D50
50
LD20B-1B13T-D60
60
14
LD20B-1B14T-D32
157.8
142.68
32
45
108
LD20B-1B14T-D35
35
LD20B-1B14T-D38
38
LD20B-1B14T-D40
40
LD20B-1B14T-D42
42
LD20B-1B14T-D45
45
LD20B-1B14T-D48
48
LD20B-1B14T-D50
50
LD20B-1B14T-D60
60
15
LD20B-1B15T-D32
167.9
152.72
32
45
118
15
LD20B-1B15T-D35
167.9
152.72
35
45
118
LD20B-1B15T-D38
38
LD20B-1B15T-D40
40
LD20B-1B15T-D42
42
LD20B-1B15T-D45
45
LD20B-1B15T-D48
48
LD20B-1B15T-D50
50
LD20B-1B15T-D60
60
16
LD20B-1B16T-D38
177.9
162.75
38
50
120
LD20B-1B16T-D40
40
LD20B-1B16T-D42
42
LD20B-1B16T-D45
45
LD20B-1B16T-D48
48
LD20B-1B16T-D50
50
LD20B-1B16T-D60
60
LD20B-1B16T-D65
65
LD20B-1B16T-D70
70
17
LD20B-1B17T-D38
187.9
172.78
38
50
120
LD20B-1B17T-D40
40
LD20B-1B17T-D42
42
LD20B-1B17T-D45
45
LD20B-1B17T-D48
48
LD20B-1B17T-D50
50
LD20B-1B17T-D60
60
LD20B-1B17T-D65
65
LD20B-1B17T-D70
70
18
LD20B-1B18T-D38
198
182.85
38
50
12
18
LD20B-1B18T-D40
198
182.85
40
50
12
LD20B-1B18T-D42
42
LD20B-1B18T-D45
45
LD20B-1B18T-D48
48
LD20B-1B18T-D50
50
LD20B-1B18T-D60
60
LD20B-1B18T-D65
65
LD20B-1B18T-D70
70
19
LD20B-1B19T-D38
208.1
192.91
38
50
120
LD20B-1B19T-D40
40
LD20B-1B19T-D42
42
LD20B-1B19T-D45
45
LD20B-1B19T-D48
48
LD20B-1B19T-D50
50
LD20B-1B19T-D60
60
LD20B-1B19T-D65
65
LD20B-1B19T-D70
70
20
LD20B-1B20T-D38
218.1
202.98
38
50
120
LD20B-1B20T-D40
40
LD20B-1B20T-D42
42
LD20B-1B20T-D45
45
LD20B-1B20T-D48
48
LD20B-1B20T-D50
50
LD20B-1B20T-D60
60
LD20B-1B20T-D65
65
LD20B-1B20T-D70
70
注：1.*表示輪轂上有淺鍵槽。
外圓直徑
鏈輪總厚
輪轂直徑
|
LD20B |
- |
1B | 20T |
Q |
- |
D70 |
|
（1） |
|
（2） |
（3） |
（4） |
|
（5） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數
（4）Q：齒端硬化規格
（5）成品孔內徑
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
