020 - 22197679

06B錐孔鏈輪

歐標錐孔鏈輪是按照DIN標準制造的鏈輪，其特點是具有錐形孔，通常用于與錐形軸配合使用。鏈輪的尺寸和規格多樣，鏈輪的齒數可以根據傳動比的要求來確定，材料通常為碳鋼或不銹鋼，表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。配用LD06B鏈條。

產品手冊索取



產品特點

材料通常為碳鋼或不銹鋼，具有較高的機械強度。

表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

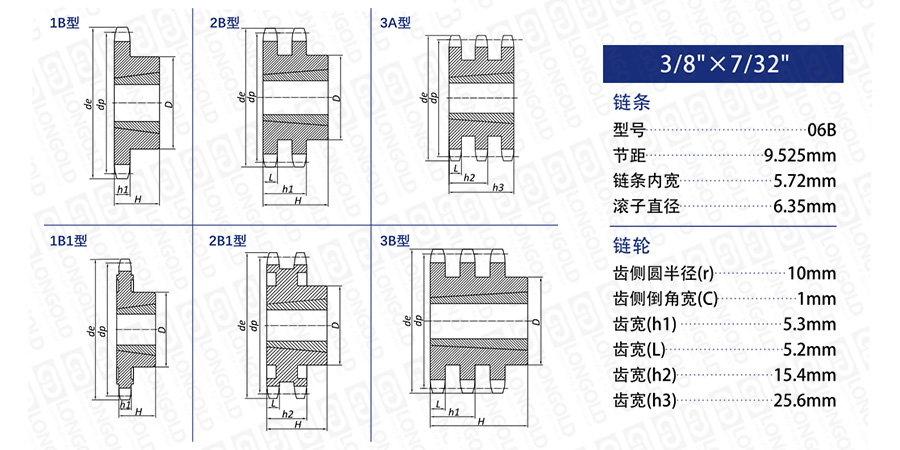

■鏈輪本體結構詳見如上圖

上圖為06B 錐孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■鏈輪尺寸表

齒數


外圓
直徑


節距圓直徑

單排B型鏈輪型號

軸孔徑

鏈輪總厚

襯套型號

雙排B型鏈輪型號

軸孔徑

鏈輪總厚

襯套型號

三排A型鏈輪型號

軸孔徑

鏈輪總厚

襯套型號

PDF圖紙

DXF圖紙

Z

de

dp

D

H

D

H

D

H

mm

mm

mm

mm

mm

mm

mm

mm

17

55.3

51.83

LD06B-1B 17T-TB

45

22

1008

LD06B-2B 17T-TB

41

22

1008

LD06B-3A 17T-TB

-

25.6

1008

請咨詢

請咨詢

19

61.3

57.87

LD06B-1B 19T-TB

45

22

1008

LD06B-2B 19T-TB

46

22

1008

LD06B-3A 19T-TB

-

25.6

1008

21

68

63.91

LD06B-1B 21T-TB

46

22

1008

LD06B-2B 21T-TB

49

22

1008

LD06B-3A 21T-TB

-

25.6

1008

23

73.5

69.95

LD06B-1B 23T-TB

63

25

1210

LD06B-2B 23T-TB

59

25

1210

LD06B-3A 23T-TB

-

25.6

1210

25

80

76.02

LD06B-1B 25T-TB

63

25

1210

LD06B-2B 25T-TB

64

25

1210

LD06B-3A 25T-TB

-

25.6

1210

27

86

82.2

LD06B-1B 27T-TB

63

25

1210

LD06B-2B 27T-TB

70

25

1210

LD06B-3A 27T-TB

-

25.6

1210

30

94.7

91.12

LD06B-1B 30T-TB

63

25

1210

LD06B-2B 30T-TB

75

25

1210

LD06B-3B 30T-TB

79

38

1615

*38

119.5

115.35

LD06B-1B 38T-TB

70

25

1210

LD06B-2B 38T-TB

80

25

1610

LD06B-3B 38T-TB

90

38

1615

*45

140.7

136.55

LD06B-1B 45

70

25

1210

LD06B-2B 45

80

25

1610

-

*57

176.9

172.91

LD06B-1B1 57

70

25

1210

LD06B-2B1 57

80

25

1610

*76

234.9

230.49

LD06B-1B1 76

70

25

1210

LD06B-2B1 76

80

25

1610

*95

292.5

288.08

LD06B-1B1 95

80

25

1210

LD06B-2B1 95

90

25

1610

*114

349.5

345.68

LD06B-1B1 114

80

25

1210

LD06B-2B1 114

95

38

1615

注：*表示無鍵槽。


型號表示例


LD06B
 -
 1B 19T Q
 -
 TB
（1）
（2）
 （3）
 （4）
（5）


（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）TB: 帶錐孔


鏈輪的類型


類型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

說明

單排
片式

單排
單側輪轂

單排
雙側輪轂

雙排
片式

雙排
單側輪轂

雙排
雙側輪轂

三排
片式

三排
單側輪轂

三排
雙側輪轂

雙排
雙向驅動

圖示




×
