材料通常為碳鋼或不銹鋼，具有較高的機械強度。
表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。
采用先進的銑齒加工工藝，使齒形更精確。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。
齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

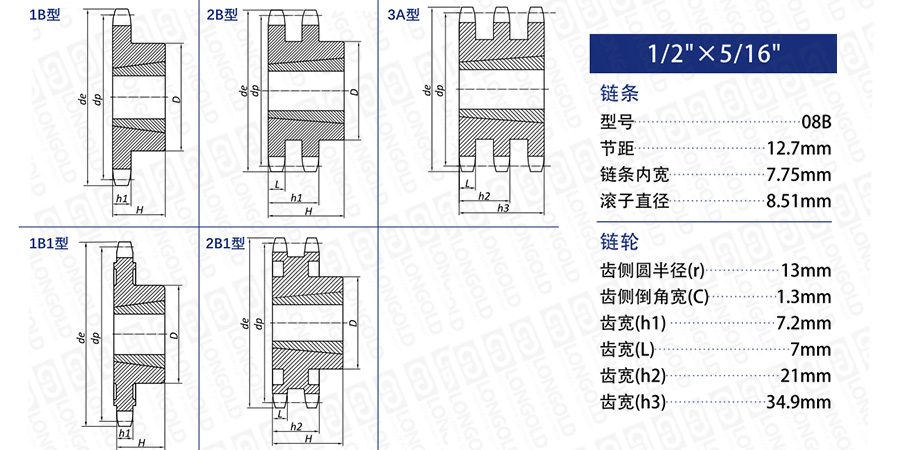

■鏈輪本體結構詳見如上圖
上圖為08B 錐孔鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸表
齒數
節距圓直徑
鏈輪型號
軸孔徑
鏈輪總厚
襯套型號
鏈輪型號
軸孔徑
鏈輪總厚
襯套型號
鏈輪型號
軸孔徑
鏈輪總厚
襯套型號
PDF圖紙
DXF圖紙
Z
de
dp
D
H
D
H
D
H
mm
mm
mm
mm
mm
mm
mm
mm
15
65.5
61.9
LD08B-1B 15T-TB
45
22
1008
LD08B-2B 15T-TB
46
22
1008
LD08B-3A 15T-TB
-
34.9
1008
17
73.6
69.11
LD08B-1B 17T-TB
60
25
1210
LD08B-2B 17T-TB
56
25
1210
LD08B-3A 17T-TB
-
34.9
1210
19
81.7
77.16
LD08B-1B 19T-TB
63
25
1210
LD08B-2B 19T-TB
62
25
1210
LD08B-3A 19T-TB
-
34.9
1210
21
89.7
85.22
LD08B-1B 21T-TB
71
25
1610
LD08B-2B 21T-TB
70
25
1610
LD08B-3A 21T-TB
-
34.9
1610
23
98.2
93.27
LD08B-1B 23T-TB
76
25
1610
LD08B-2B 23T-TB
79
25
1610
LD08B-3A 23T-TB
-
34.9
1610
25
105.8
101.33
LD08B-1B 25T-TB
76
25
1610
LD08B-2B 25T-TB
87
32
2012
LD08B-3A 25T-TB
-
34.9
2012
27
114
109.4
LD08B-1B 27T-TB
76
25
1610
LD08B-2B 27T-TB
87
32
2012
LD08B-3A 27T-TB
-
34.9
2012
30
126.1
121.5
LD08B-1B 30T-TB
90
32
2012
LD08B-2B 30T-TB
87
32
2012
LD08B-3A 30T-TB
-
34.9
2012
38
158.6
153.8
LD08B-1B 38T-TB
90
32
2012
LD08B-2B 38T-TB
100
32
2012
LD08B-3A 38T-TB
-
34.9
2012
*45
188
182.07
LD08B-1B 45T-TB
100
32
2012
LD08B-2B 45T-TB
100
32
2012
-
*57
236.4
230.54
LD08B-1B1 57T-TB
100
32
2012
LD08B-2B1 57T-TB
100
32
2012
*76
313.3
307.33
LD08B-1B1 76T-TB
100
32
2012
LD08B-2B1 76T-TB
100
32
2012
*95
390.1
384.11
LD08B-1B1 95T-TB
100
32
2012
LD08B-2B1 95T-TB
100
32
2012
*114
466.9
460.9
LD08B-1B1 114T-TB
110
45
2517
LD08B-2B1 114T-TB
110
45
2517
注：*表示無鍵槽。
外圓
直徑
|
LD08B |
- |
1B | 19T |
Q |
- |
TB |
|
（1） |
|
（2） |
（3） |
（4） |
|
（5） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數
（4）Q：齒端硬化規格
（5）TB: 帶錐孔
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
