采用優質C45碳鋼進行沖壓成型。
與雙節距惰輪相比，小型惰輪最大可小37%。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
輪體材質為S45C（齒頂高頻淬火）；軸承材質：為鋼；表面采用四氧化三鐵保護膜。
軸承精度JISB15140級，軸承采用壓入方式。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

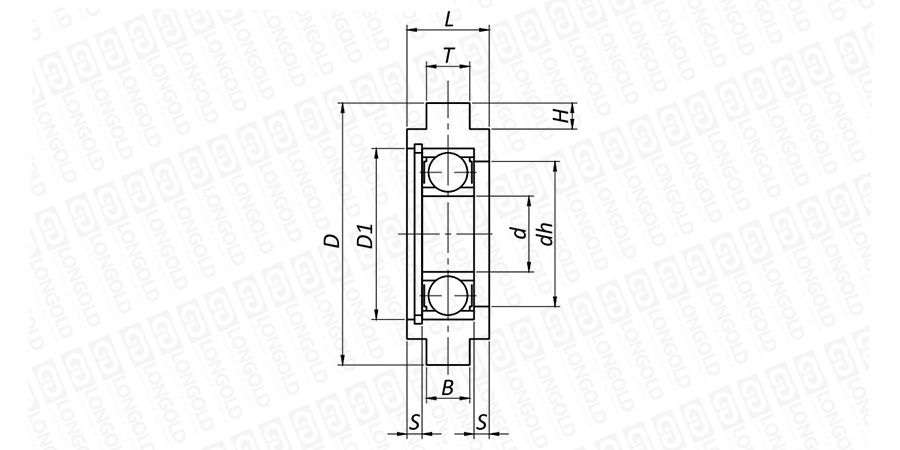

■鏈輪結構詳見如上圖
上圖為小型惰輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸表
惰輪型號
D
T
d
H
L
dh
S
軸承
PDF圖紙
DXF圖紙
D1
B
Cr
動額定負載
mm
mm
mm
mm
mm
mm
mm
mm
mm
kN
LD35-30T-IS
30
4.4
6
2.2
12
13
3.0
17
6
2.19
LD35-40T-IS
40
10
15
22
3.5
26
8
4.55
LD35-50T-IS
50
12
16
26
3.0
32
10
6.80
LD40-40T-IS
40
7.5
10
2.2
15
22
3.5
26
8
4.55
LD40-50T-IS
50
12
16
26
3.0
32
10
6.80
LD40-60T-IS
60
15
19
29
4.0
35
11
7.65
LD50-50T-IS
50
9.0
10
2.7
19
22
5.5
20
8
4.55
LD50-60T-IS
60
12
19
26
4.5
32
10
6.80
LD50-70T-IS
70
15
19
29
4.0
35
11
7.65
LD60-60T-IS
60
11.8
12
3.5
23
26
6.5
32
10
6.80
LD60-70T-IS
70
15
23
29
6.0
35
11
7.65
|
LD |
|
35 |
- |
30T |
- |
IS |
- |
K |
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）鏈號
（2）齒數30T
（3）惰輪
（4）化學鍍鎳磷（無標記則為無表面處理）
1.在較長的中心距離上采取松弛：
2.在多軸驅動上作為中心惰輪：
3.在繞鏈角度不足時使用：
