隆德雙驅動鏈輪通常由優質碳鋼制造，并且齒部會經過淬火處理以提高強度和耐磨性。
雙驅動鏈輪可以與鏈條張緊輪一起使用，以調節鏈條的張緊程度，確保傳動系統的穩定。
采用先進的銑齒加工工藝，使齒形更精確。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。
齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

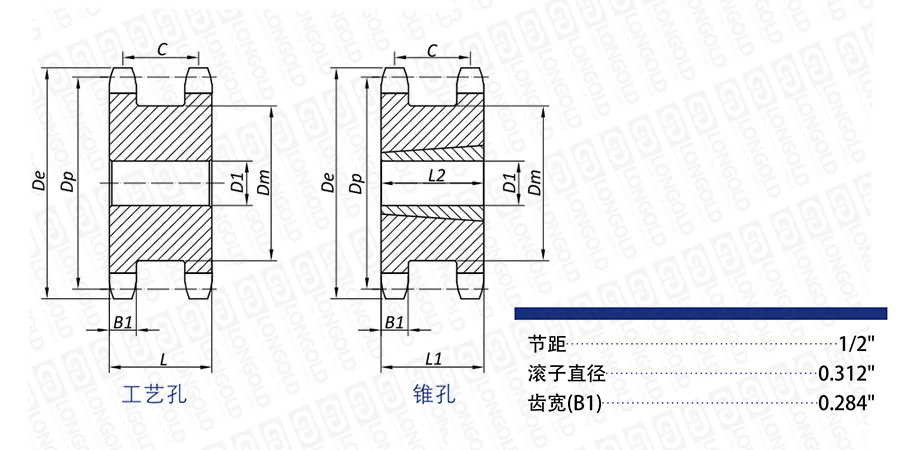

■鏈輪結構詳見如上圖
上圖為40雙驅動鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■工藝孔雙驅動鏈輪尺寸
齒數
鏈輪型號
外徑
節距圓直徑
軸孔徑D1
主要尺寸
參考重量
PDF圖紙
DXF圖紙
De
Dp
Min
Max
L
C
E
B1
Z
inch
inch
inch
inch
inch
inch
inch
inch
Lbs
15
LD40-SD15T
2.650
2.405
1/2
1 1/4
1 13/32
1 1/8
1 13/16
0.284
1.2
16
LD40-SD16T
2.810
2.563
1/2
1 1/4
1 13/32
1 1/8
2
0.284
1.4
17
LD40-SD17T
2.980
2.721
1/2
1 5/16
1 13/32
1 1/8
2 1/8
0.284
1.6
18
LD40-SD18T
3.140
2.879
1/2
1 1/2
1 13/32
1 1/8
2 5/16
0.284
1.8
19
LD40-SD19T
3.300
3.038
5/8
1 11/16
1 13/32
1 1/8
2 1/2
0.284
2.2
20
LD40-SD20T
3.460
3.196
5/8
1 3/4
1 13/32
1 1/8
2 5/8
0.284
2.6
21
LD40-SD21T
3.620
3.355
5/8
1 3/4
1 13/32
1 1/8
2 25/32
0.284
2.9
22
LD40-SD22T
3.780
3.513
5/8
1 13/16
1 13/32
1 1/8
2 15/16
0.284
3.0
23
LD40-SD23T
3.940
3.672
5/8
2 1/16
1 13/32
1 1/8
2 3/32
0.284
3.5
24
LD40-SD24T
4.100
3.831
5/8
2 1/4
1 13/32
1 1/8
2 17/64
0.284
4.0
■錐孔雙驅動鏈輪尺寸
齒數
隆德型號
外徑
節距圓直徑
軸孔徑D1
主要尺寸
PDF圖紙
DXF圖紙
De
Dp
Min
Max
L1
C
E
L2
B1
Z
inch
inch
inch
inch
inch
inch
inch
inch
inch
Lbs
19
LD40-SD19TQ-TB
1215
3.300
3.038
1/2
1 1/4
1 13/32
1 1/8
2 1/2
1.500
0.284
1.1
20
LD40-SD20TQ-TB
1215
3.460
3.196
1/2
1 1/4
1 13/32
1 1/8
2 5/8
1.500
0.284
1.3
21
LD40-SD21TQ-TB
1615
3.620
3.355
1/2
1 5/8
1 13/32
1 1/8
2 25/32
1.500
0.284
1.3
23
LD40-SD23TQ-TB
1615
3.940
3.672
1/2
1 5/8
1 13/32
1 1/8
2 3/32
1.500
0.284
1.5
24
LD40-SD24TQ-TB
1615
4.100
3.831
1/2
1 5/8
1 13/32
1 1/8
2 17/64
1.500
0.284
1.7
注：帶錐孔雙驅動鏈輪的參考重量僅為鏈輪重量，不包含錐套重量。
錐套
型號
參考
重量
|
LD40 |
- |
SD |
- |
19T |
Q |
- |
TB |
|
（1） |
|
（2） |
|
（3） |
（4） |
|
（5） |
（1）鏈號
（2）雙驅動鏈輪
（3）齒數：13齒
（4）Q：齒部硬化處理
（5）帶錐套
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
