安裝簡單，允許粗糙安裝。
通過弧形組件的組合，可實現大型設備的應對。
在銷齒條、銷輪的所有銷子部位使用了安裝用的空心銷(套銷)，可利用該孔簡單地進行安裝作業。
因為大型設備用的銷輪是弧形結構，所以弧形的組合可對應大直徑銷輪與鏈條方式相比，傳遞能力更大，尺寸更小。
滾銷在銷輪上滾動時，摩擦損失相對較小。相比于滑動摩擦，滾動摩擦的阻力更小，能夠提高傳動效率，減少能量損耗。
滾銷與銷輪的嚙合過程較為平穩，不會產生較大的沖擊和振動。這有助于減少能量損失，提高傳動系統的穩定性和可靠性。
在運行前，請在鏈條外周圍面涂抹極壓系潤滑油，同時在銷輪或銷齒條滾子內面涂抹潤滑脂，以確保傳動的平穩進行。
如果無法確定應該使用哪種方式進行潤滑，可咨詢隆德技術人員。
滾銷齒輪鏈條常搭配滾銷齒輪應用于各種機械傳動系統中。
在工業自動化生產線中，常用于輸送設備和提升設備的傳動。
在交通運輸設備中，常用于自行車、摩托車、汽車的變速器和傳動系統。
點擊圖片放大

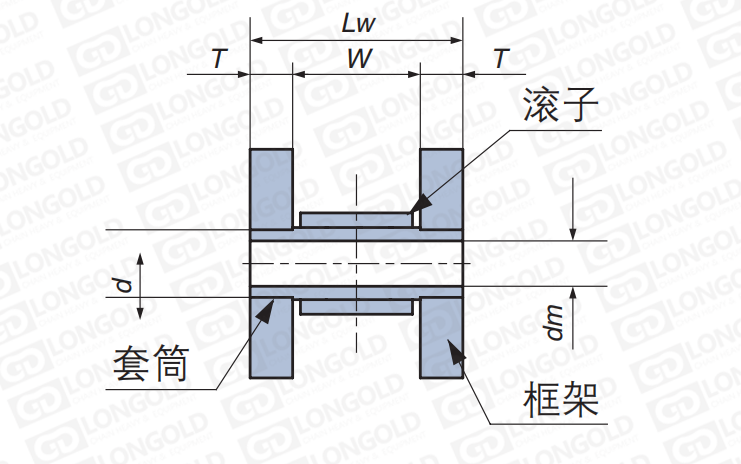

■銷輪規格表
|
框架型號 |
PGD20（標準系列） |
PGD22（標準系列） |
PGD30（標準系列） |
|||
|
PGDS20（S系列） |
PGDS22（S系列） |
PGDS30 （S系列） |
||||
|
規格 |
圓弧節距（P） |
20 |
圓弧節距（P） |
22 |
圓弧節距（P） |
30 |
|
滾子直徑（d） |
10 |
滾子直徑（d） |
12 |
滾子直徑（d） |
16 |
|
|
總寬（Lw） |
標準系列：21 |
總寬（Lw） |
標準系列：25 |
總寬（Lw） |
標準系列：31 |
|
|
S系列：22 |
S系列：26 |
S系列：31 |
||||
|
內寬（W） |
12 |
內寬（W） |
16 |
內寬（W） |
19 |
|
|
板厚（T） |
標準系列：4.5 |
板厚（T） |
標準系列：4.5 |
板厚（T） |
標準系列：6 |
|
|
S系列：5 |
S系列：5 |
S系列：6 |
||||
|
安裝孔（dm） |
5 |
安裝孔（dm） |
5 |
安裝孔（dm） |
6 |
|
|
安裝螺栓尺寸 |
M4 |
安裝螺栓尺寸 |
M4 |
安裝螺栓尺寸 |
M6 |
|
|
滾子數量 |
分割數量 |
節距直徑 |
外徑 |
內徑 |
分割數量 |
節距直徑 |
外徑 |
內徑 |
分割 |
節距直徑 |
外徑 |
內徑 |
|
NT |
Dpw |
Dow |
Diw |
Dpw |
Dow |
Diw |
Dpw |
Dow |
Diw |
|||
|
60 |
1 |
382.0 |
404 |
359 |
1 |
420.17 |
445 |
396 |
1 |
572.96 |
605 |
540 |
|
70 |
1 |
445.63 |
468 |
423 |
1 |
490.20 |
515 |
466 |
1 |
668.45 |
701 |
636 |
|
80 |
1 |
509.3 |
532 |
487 |
1 |
560.23 |
585 |
536 |
1 |
763.94 |
796 |
731 |
|
90 |
1 |
573.0 |
595 |
550 |
1 |
630.25 |
655 |
606 |
3 |
859.44 |
892 |
827 |
|
100 |
1 |
636.62 |
659 |
614 |
1 |
700.28 |
725 |
676 |
4 |
954.93 |
987 |
922 |
|
110 |
1 |
700.28 |
723 |
678 |
1 |
770.31 |
795 |
746 |
4 |
1050.42 |
1083 |
1018 |
|
120 |
1 |
763.94 |
786 |
741 |
3 |
840.34 |
865 |
816 |
5 |
1145.92 |
1178 |
1113 |
|
130 |
3 |
827.61 |
850 |
805 |
4 |
910.37 |
935 |
886 |
5 |
1241.41 |
1274 |
1209 |
|
140 |
3 |
891.27 |
914 |
869 |
4 |
980.39 |
1005 |
956 |
6 |
1336.90 |
1369 |
1304 |
|
150 |
4 |
954.93 |
977 |
932 |
4 |
1050.42 |
1075 |
1026 |
6 |
1432.39 |
1465 |
1400 |
|
160 |
4 |
1018.59 |
1041 |
996 |
5 |
1120.45 |
1145 |
1096 |
6 |
1527.89 |
1560 |
1495 |
|
170 |
4 |
1082.25 |
1105 |
1060 |
5 |
1190.48 |
1215 |
1166 |
7 |
1623.38 |
1656 |
1591 |
|
180 |
5 |
1145.92 |
1168 |
1123 |
5 |
1260.51 |
1285 |
1236 |
7 |
1718.87 |
1751 |
1686 |
|
190 |
5 |
1209.58 |
1232 |
1187 |
5 |
1330.54 |
1355 |
1306 |
8 |
1814.37 |
1847 |
1782 |
|
200 |
5 |
1273.24 |
1296 |
1251 |
6 |
1400.56 |
1425 |
1376 |
8 |
1909.86 |
1942 |
1877 |
|
220 |
6 |
1400.56 |
1423 |
1378 |
6 |
1540.62 |
1565 |
1516 |
9 |
2100.85 |
2133 |
2068 |
|
240 |
6 |
1527.89 |
1550 |
1505 |
7 |
1680.68 |
1705 |
1656 |
9 |
2291.83 |
2324 |
2259 |
|
260 |
7 |
1655.21 |
1678 |
1633 |
8 |
1820.73 |
1845 |
1796 |
10 |
2482.82 |
2515 |
2450 |
|
280 |
7 |
1782.54 |
1805 |
1760 |
8 |
1960.79 |
1985 |
1936 |
11 |
2673.80 |
2706 |
2641 |
|
300 |
8 |
1909.86 |
1932 |
1887 |
9 |
2100.85 |
2125 |
2076 |
12 |
2864.79 |
2897 |
2832 |
|
|
PDU70 |
- |
GM |
- |
70P |
|
|
|
|
|
|
|
（1） |
|
（2） |
|
（3） |
|
|
|
|
|
（1）PUD：標準系列 PDUS：S系列
（2）嚙合方式：外接：GM，內接：NM
（3）滾子數量

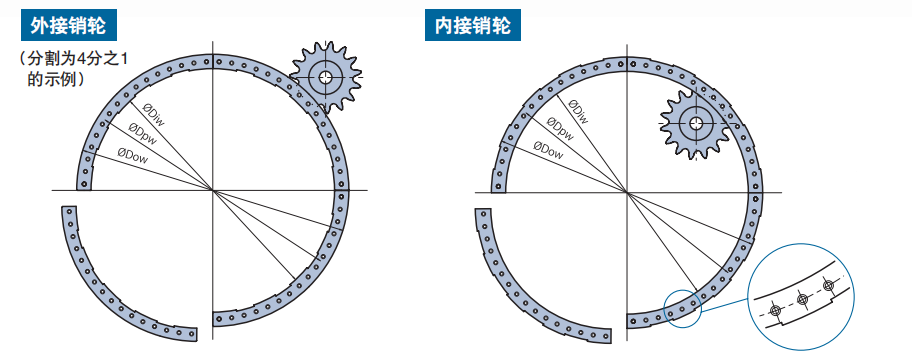

銷輪分為外接銷輪和內接銷輪兩種，如下圖所示：
注:
1.在各弧形的外接輪的內側或者內接銷輪的外側，設置了凸起部位。以此作為安裝的基準面。
2.外接銷輪的內徑尺寸Diw，內接銷輪的外徑尺寸Dow為對象裝置的外徑、內徑尺寸。
3.未配備安裝螺栓。
4.也可根據客戶需求定制對應指定滾子數量的銷輪。
5.也可制造圓周的一部分(不滿360)。
