SK系列脹套

SK型脹緊套是SD型脹緊套的擴展型。適合安裝?輪轂與軸的聯結，可傳遞較?的轉矩。在?些機械傳動中，如果軸的直徑和精度相同，可代替聯軸器的使?。

產品手冊索取



產品特點

兩個帶內錐?的壓緊環在壓緊螺釘的作?下，擠壓帶有外錐面的內環，使其收縮壓緊輪轂和軸，產?的徑向壓?和摩擦?將輪轂和軸聯結在?起。

SK型脹緊套由環和兩個錐度套以及相應的壓緊螺釘組成，結構簡單、安裝拆卸容易、使??便。

適用軸徑：Φ15-Φ110(mm)

額定傳動扭矩：0.126-7.2kN·m

適?軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

對應國際型號：Z19A

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大



■產品結構詳見如上圖

上圖為SD型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。


■尺寸表

脹緊套型號

基本尺寸

內六角螺釘

額定負荷

對軸

壓力

螺母擰

緊力矩

參考

重量

B

H

軸向力

轉矩

Φd×ΦD

Ft

Mt

Ps

Ma

mm

mm

mm

規格×個數

kN

kN·m

Mpa

N·m

kg

PL15x45SK

50

56

M6x4

16.8

0.126

127

17

0.40

PL16x45SK

50

56

M6x4

16.8

0.134

119

17

0.40

PL17x45SK

50

56

M6x4

16.8

0.142

112

17

0.40

PL18x50SK

50

56

M6x4

16.8

0.151

105

17

0.50

PL19x50SK

50

56

M6x4

16.8

0.159

100

17

0.50

PL20x50SK

50

56

M6x4

16.8

0.168

95

17

0.50

PL22x55SK

60

66

M6x4

25.2

0.277

103

17

0.70

PL24x55SK

60

66

M6x4

25.2

0.302

95

17

0.73

PL25x55SK

60

66

M6x6

25.2

0.315

91

17

0.77

PL28x60SK

60

66

M6x6

25.2

0.327

87

17

0.91

PL30x60SK

60

66

M6x6

25.2

0.352

81

17

0.81

PL32x65SK

60

66

M6x6

31.2

0.378

76

17

0.80

PL35x75SK

75

83

M8x4

31.2

0.499

80

42

1.30

PL38x75SK

75

83

M8x4

31.2

0.546

73

42

1.20

PL40x75SK

75

83

M8x4

31.2

0.592

67

42

1.40

PL42x78SK

75

83

M8x4

31.2

0.624

64

42

1.33

PL45x85SK

85

93

M8x6

46.8

0.982

74

42

2.30

PL48x90SK

85

93

M8x6

46.8

1.053

69

42

2.30

PL50x90SK

85

93

M8x6

46.8

1.123

65

42

2.50

PL55x95SK

85

93

M8x8

62.4

1.170

62

42

2.40

PL60x100SK

85

93

M8x8

62.4

1.710

58

42

3.00

PL65x105SK

85

93

M8x8

62.4

1.870

53

42

3.30

PL70x115SK

100

110

M10x6

62.4

2.020

49

84

4.10

PL75x120SK

100

110

M10x6

91.0

2.120

47

84

3.80

PL80x125SK

100

110

M10x8

98.4

3.440

66

84

5.20

PL85x130SK

100

110

M10x8

123.0

3.690

62

84

5.50

PL90x135SK

100

110

M10x8

123.0

4.920

73

84

7.00

PL95x140SK

120

132

M10x8

123.0

5.220

68

84

7.50

PL100x150SK

120

132

M12x8

144.0

5.530

65

145

7.80

PL105x155SK

120

132

M12x8

144.0

5.840

57

145

7.90

PL110x160SK

120

132

M12x8

180.0

7.200

65

145

10.40


型號表示例


PL
 		15 × 45 SK
（1）
 		（2）
（3）
 		（4）


（1）動力鎖（脹緊套）

（2）軸徑（mm）

（3）外徑（mm）

（4）SK型脹緊套


安裝與拆卸

安裝脹緊聯結套


1.安裝前要擦拭脹緊聯軸套、輪轂和軸的表?，然后將脹緊套與輪轂和軸組裝在?起，并將脹緊套調整到相應安裝位置。

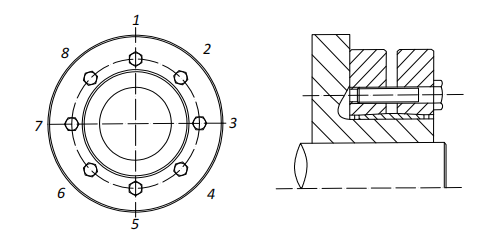

2.將壓緊螺釘擰?相應的螺紋孔內，按圖所示多次逐步擰緊，直到達到螺J規定的擰緊?矩。
3.拆卸時，只要松開個壓緊螺釘，即可拆下脹緊套。





×
