一對嚙合齒輪的傳動比(i)為基準圓直徑的反比例。也和齒數，轉速成正比例。
基準圓直徑：d
齒數：Z
轉速：n(rpm)
轉速 i =?dB / dA =ZB / ZA=nB / nA
壓力角也就是齒傾角。
標準壓力角為20°。
也有14.5°的壓力角，但因為強度較不高，所以不怎么使用。
模數是表示齒輪的齒形狀大小的數值。
只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。
模數 m = 基準圓直徑（PCD）/ 齒數（Z）
齒間距P=圓周率×模數=πm
徑節制DP=m×25.4
齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。
齒高就是齒頂到齒底到尺寸，通常用h表示。齒頂高(ha)=m
齒底高(hf)=1.25m
齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2
點擊圖片放大

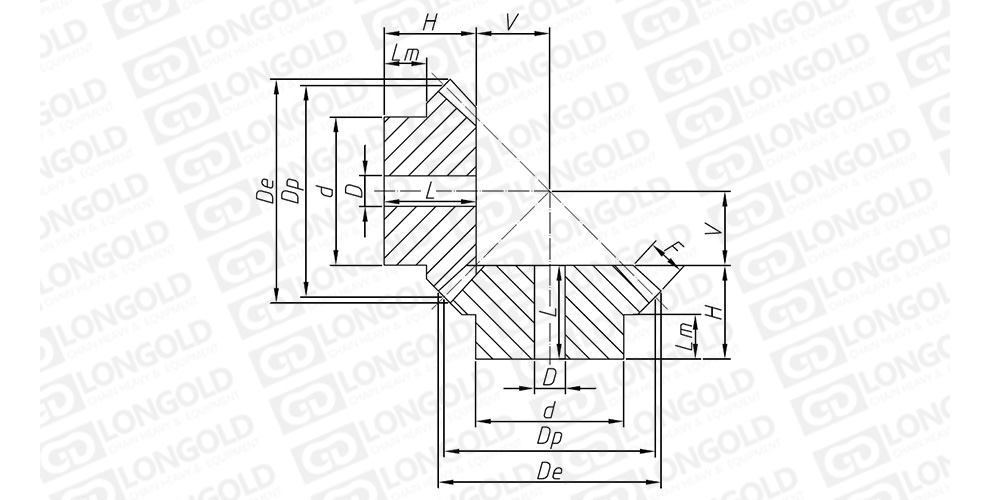

■產品本體結構詳見如上圖
上圖為錐齒輪的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。
■尺寸表
壓力角 20°
|
模數 |
齒數 |
De |
Dp |
H |
F |
d |
D |
V |
L |
Lm |
S |
|
M |
Z |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
1.5 |
16 |
26.1 |
24.0 |
18.9 |
6 |
20.3 |
8 |
7.1 |
- |
12.0 |
2.0 |
|
20 |
32.1 |
30.0 |
20.0 |
10 |
22.0 |
10 |
7.4 |
18.0 |
8.5 |
2.0 |
|
|
25 |
39.6 |
37.5 |
23.0 |
10 |
28.0 |
10 |
11.1 |
21.0 |
12.0 |
2.0 |
|
|
30 |
47.1 |
45.0 |
25.0 |
12 |
30.0 |
12 |
13.4 |
22.5 |
12.0 |
2.5 |
|
|
2.0 |
16 |
34.8 |
32.0 |
23.5 |
8 |
25.3 |
10 |
9.5 |
- |
13.6 |
3.0 |
|
20 |
42.8 |
40.0 |
25.0 |
12 |
32.0 |
10 |
10.8 |
22.0 |
12.0 |
3.0 |
|
|
25 |
52.8 |
50.0 |
28.0 |
14 |
40.0 |
12 |
14.3 |
25.0 |
12.3 |
3.0 |
|
|
30 |
62.8 |
60.0 |
30.0 |
16 |
50.0 |
12 |
17.8 |
27.0 |
12.8 |
3.0 |
|
|
2.5 |
16 |
43.5 |
40.0 |
28.1 |
10 |
30.3 |
12 |
11.9 |
- |
15.0 |
3.5 |
|
20 |
53.5 |
50.0 |
30.5 |
12 |
40.0 |
12 |
15.4 |
27.0 |
16.0 |
3.5 |
|
|
25 |
66.0 |
62.5 |
33.5 |
15 |
50.0 |
15 |
19.5 |
30.0 |
16.0 |
3.5 |
|
|
30 |
78.5 |
75.0 |
35.5 |
18 |
55.0 |
15 |
23.6 |
32.0 |
16.0 |
3.5 |
|
|
3.0 |
16 |
52.2 |
48.0 |
31.7 |
12 |
40.3 |
15 |
14.3 |
- |
18.0 |
4.0 |
|
20 |
64.2 |
600.0 |
35.0 |
18 |
45.0 |
15 |
160.0 |
31.0 |
136.0 |
4.0 |
|
|
25 |
79.2 |
75.0 |
38.0 |
20 |
55.0 |
15 |
22.0 |
34.0 |
16.0 |
4.0 |
|
|
30 |
94.2 |
90.0 |
40.0 |
22 |
60.0 |
20 |
28.0 |
36.0 |
17.0 |
4.0 |
|
|
3.5 |
16 |
60.9 |
56.0 |
36.4 |
14 |
45.3 |
15 |
166.0 |
- |
19.7 |
4.5 |
|
20 |
74.9 |
70.0 |
40.5 |
22 |
55.0 |
15 |
18.1 |
36.0 |
17.0 |
4.5 |
|
|
25 |
92.4 |
87.5 |
43.5 |
26 |
65.0 |
20 |
240.0 |
39.0 |
18.0 |
4.5 |
|
|
30 |
109.9 |
105.0 |
48.0 |
30 |
70.0 |
20 |
30.0 |
43.5 |
19.0 |
4.5 |
|
|
4.0 |
16 |
69.6 |
64.0 |
44.3 |
15 |
50.3 |
15 |
19.7 |
- |
25.0 |
5.0 |
|
20 |
85.6 |
80.0 |
43.0 |
25 |
60.0 |
18 |
20.7 |
38.0 |
18.0 |
5.0 |
|
|
25 |
105.6 |
100.0 |
45.0 |
28 |
70.0 |
20 |
28.5 |
40.0 |
18.0 |
5.0 |
|
|
30 |
125.6 |
120.0 |
48.0 |
32 |
80.0 |
25 |
35.7 |
43.0 |
16.0 |
5.0 |
|
|
4.5 |
16 |
78.3 |
72.0 |
46.3 |
17 |
55.3 |
18 |
21.7 |
- |
23.7 |
6.0 |
|
20 |
96.3 |
90.0 |
48.0 |
28 |
65.0 |
20 |
23.4 |
42.0 |
18.0 |
6.0 |
|
|
25 |
118.8 |
112.5 |
50.0 |
32 |
75.0 |
20 |
31.8 |
44.0 |
18.0 |
6.0 |
|
|
30 |
141.3 |
135.0 |
53.0 |
35 |
90.0 |
25 |
40.8 |
47.0 |
17.0 |
6.0 |
|
|
5.0 |
16 |
87.0 |
80.0 |
48.9 |
18 |
60.3 |
20 |
25.1 |
- |
24.2 |
6.5 |
|
20 |
107.1 |
100.0 |
50.5 |
30 |
70.0 |
20 |
26.9 |
44.0 |
18.5 |
6.5 |
|
|
25 |
132.1 |
125.0 |
53.5 |
34 |
90.0 |
20 |
36.4 |
47.0 |
18.0 |
6.5 |
|
|
30 |
157.1 |
150.0 |
56.5 |
38 |
110.0 |
30 |
46.0 |
50.0 |
18.0 |
6.5 |
| BG | A |
- |
M2 |
- |
16 | 16 |
|
（1） |
（2） |
|
（3） |
|
（4） | （5） |
（1）錐齒輪
（2）齒輪形式
（3）模數
（4）齒數
（5）配對齒數
