一對嚙合齒輪的傳動比(i)為基準圓直徑的反比例。也和齒數，轉速成正比例。
基準圓直徑：d
齒數：Z
轉速：n(rpm)
轉速 i =?dB / dA =ZB / ZA=nB / nA
壓力角也就是齒傾角。
標準壓力角為20°。
也有14.5°的壓力角，但因為強度較不高，所以不怎么使用。
模數是表示齒輪的齒形狀大小的數值。
只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。
模數 m = 基準圓直徑（PCD）/ 齒數（Z）
齒間距P=圓周率×模數=πm
徑節制DP=m×25.4
齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。
齒高就是齒頂到齒底到尺寸，通常用h表示。齒頂高(ha)=m
齒底高(hf)=1.25m
齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2
點擊圖片放大
■產品本體結構詳見如上圖

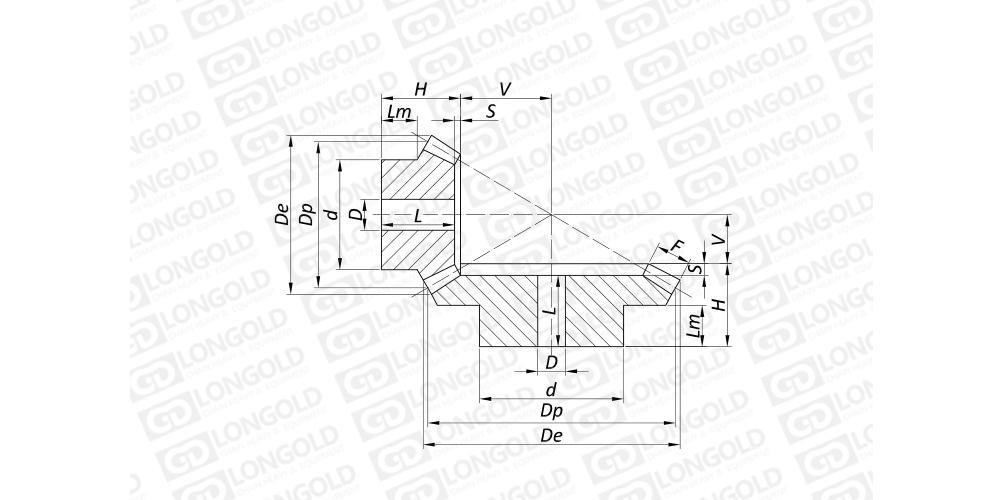

上圖為錐齒輪的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。
■尺寸表
壓力角 20°
|
模數M |
齒數Z |
De |
Dp |
H |
F |
d |
D |
V |
L |
Lm |
S |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||
|
1.5 |
15 |
26.1 |
22.5 |
21.1 |
9 |
19.3 |
8 |
13.9 |
- |
11.9 |
- |
|
30 |
45.9 |
45.0 |
25.2 |
9 |
32.3 |
8 |
6.8 |
23 |
16.0 |
2.2 |
|
|
2 |
15 |
34.8 |
30.0 |
26.0 |
11.5 |
25.3 |
8 |
19 |
- |
14.1 |
- |
|
30 |
61.2 |
60.0 |
29.8 |
11.5 |
40.3 |
14 |
9.2 |
26.8 |
18.0 |
3.0 |
|
|
2.5 |
15 |
43.5 |
37.5 |
31.8 |
15 |
32.3 |
12 |
23.2 |
- |
16.2 |
- |
|
30 |
76.5 |
75.0 |
33.7 |
15 |
45.3 |
16 |
11.3 |
30 |
20.0 |
3.7 |
|
|
3 |
15 |
52.2 |
45.0 |
37.3 |
17 |
40.3 |
12 |
28.7 |
- |
19.9 |
- |
|
30 |
91.8 |
90.0 |
42.1 |
17 |
55.3 |
16 |
13.9 |
38 |
25.0 |
4.1 |
|
|
3.5 |
15 |
60.9 |
52.5 |
46.1 |
20.5 |
45.3 |
16 |
32.9 |
- |
24.7 |
- |
|
30 |
107.1 |
105.0 |
45.0 |
20.5 |
60.3 |
20 |
16 |
40 |
25.0 |
5.0 |
|
|
4 |
15 |
69.6 |
60.0 |
48.6 |
22.5 |
50.3 |
20 |
38.4 |
- |
24.6 |
- |
|
30 |
122.3 |
120.0 |
57.3 |
22.5 |
80.3 |
25 |
18.7 |
51.9 |
35.0 |
5.4 |
|
|
4.5 |
15 |
78.3 |
67.5 |
51.4 |
26 |
60.3 |
20 |
42.6 |
- |
24.7 |
- |
|
30 |
137.6 |
135.0 |
60.3 |
26 |
80.3 |
30 |
20.7 |
54.3 |
35.0 |
6.0 |
|
|
5 |
15 |
87.0 |
75.0 |
57.6 |
30 |
60.3 |
25 |
46.4 |
- |
25.3 |
- |
|
30 |
152.9 |
150.0 |
62.5 |
30 |
80.3 |
30 |
22.5 |
56 |
35.0 |
6.5 |
| BG | A |
- |
M2 |
- |
15 | 30 |
|
（1） |
（2） |
|
（3） |
|
（4） | （5） |
（1）錐齒輪
（2）齒輪形式
（3）模數
（4）齒數
（5）配對齒數
