整體材質為鑄鐵，表面進行了磷化。鐵有良好鑄造性能、切削加工性好，減磨性，耐磨性好、加上它熔化配料簡單，成本低、廣泛用于制造結構復雜鑄件和耐磨件。
梅花聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理，以保證足夠的機械強度。
聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。
適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，聯軸器應在良好的潤滑并有外殼的條件下工作。
擦凈錐套錐面、內孔及聯軸器錐面上的油污等雜物，把錐套裝入聯軸器的錐孔內(錐套上半個螺紋孔必須與聯軸器錐孔上的半個拆卸光孔對齊)。
在擰緊螺孔內裝入螺釘，注意不要擰緊，(錐套1008-3030裝緊定螺釘；3535-5050裝圓柱頭螺釘)，擦凈軸上的油污等雜物，把聯結好的錐套、聯軸器裝入合適的位置。
如果使用鍵塊，應首先保證軸上有合適的鍵槽，擦凈鍵后裝入，用六角扳手逐漸、交替的擰緊螺釘，擰緊力矩見右表，再不滿負荷的情況下運轉一段時間(約半個小時)，停機后檢查并再次擰緊螺釘。
清除孔內的污垢并涂滿凡士林。
聯軸器如不恰當安裝使用會造成故障。
為保證聯軸器安全工作，扭矩、轉速一定要控制在它的額定范圍內。
超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。
松開全部螺釘。
在拆卸螺孔中裝入螺釘，擰緊直至錐套與轂分離。
把錐套從軸上卸下來。
點擊圖片放大

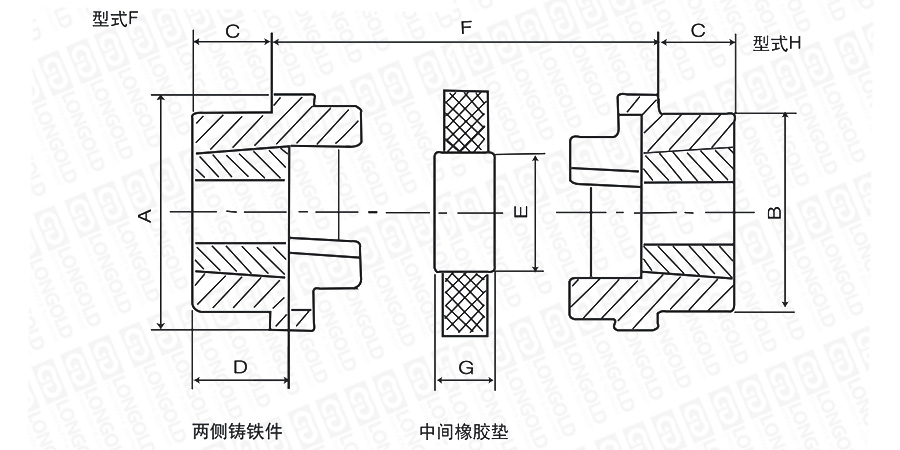

■聯軸器結構詳見如上圖
上圖為HRC彈性聯軸器錐孔系列的結構圖。
可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。
■聯軸器尺寸表
型號
錐套
A
B
E
F
G
C
D
J
最大軸孔直徑
L
最大安裝誤差
最高轉速
轉動慣量
重量
PDF圖紙
DXF圖紙
徑向
軸向
mm
mm
mm
mm
mm
mm
mm
mm
mm
inch
mm
rpm
kg·cm2
kg
LDHRC-TB70
1008
69
60
31
25.0
18.0
20.0
23.5
29
25
1
65.0
0.3
0.2
9100
8.5
1.00
LDHRC-TB90
1108
85
70
32
30.5
22.5
19.5
23.5
29
28
11/8
69.5
0.3
0.5
7400
11.5
1.17
LDHRC-TB 110
1610
112
100
45
45.0
29.0
18.5
26.5
38
42
15/8
82.0
0.3
0.6
5630
40.0
5.00
LDHRC-TB130
1610
130
105
50
53.0
36.0
18.0
26.5
38
42
15/8
89.0
0.4
0.8
4850
78.0
5.46
LDHRC-TB150
2012
150
115
60
60.0
40.0
23.5
33.5
42
50
2
107.0
0.4
0.9
4200
181.0
7.11
LDHRC-TB180
2517
180
125
77
73.0
49.0
34.5
46.5
48
60
21/2
142.0
0.4
±1.1
3500
434.0
16.60
LDHRC-TB230
3020
225
155
99
85.5
59.5
39.5
52.5
55
75
3
165.0
0.5
1.3
2800
1207.0
26.00
LDHRC-TB280
3525
275
206
119
106.0
74.5
51.0
66.5
67
100
4
208.0
0.5
1.7
2300
4465.0
50.00
注：J-拆卸錐度套所必須的軸向空間。總長L=2C+F
|
LD |
HRC |
- |
TB |
70 |
|
|
|
|
（1） |
|
（2） |
（3） |
（1）HRC彈性聯軸器
（2）錐孔
（3）型號
|
