采用標準的雙排傳動滾子鏈條或加寬型滾子鏈，環狀鏈接固定在聯軸器鏈輪上。
鏈條聯軸器具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有一定補償能力、對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點。
適用在高速、重載、低噪音、大中心距的工況下，適用于高溫、潮濕和多塵工況環境，如紡織機械、無心磨床、農機、起重運輸、工程、礦山、輕工、化工、傳送帶機械設備等。
不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合。
該類聯軸器鏈條結構緊湊、扭矩傳遞大、可靠性強、安全、而且外形美觀大方、安裝簡單、易對中。如需選聯軸器鏈，請參照型號表里的規格進行訂購。
檢查安裝聯軸器鏈的位置狀態是否良好，否則須檢修或更換相關件。
裝上聯軸器鏈輪并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。
如不恰當安裝使用會造成故障，需注意以下幾點。
超載，使用超過負荷會導致故障，長時間使用也會導致過度磨損。
沒有安裝罩殼，容易發生銹蝕，斷裂。
安裝外殼可以防止潤滑劑的飛散的灰塵的進入，延長聯軸器的使用壽命。
為了便于安裝和維修，外殼采用和軸成直角方向的分割形狀。
在下述情況下工作時必須配備外殼：
（1）在灰塵大等具有磨損性環境下工作。
（2）在濕度大等具有腐蝕性環境下工作。
點擊圖片放大

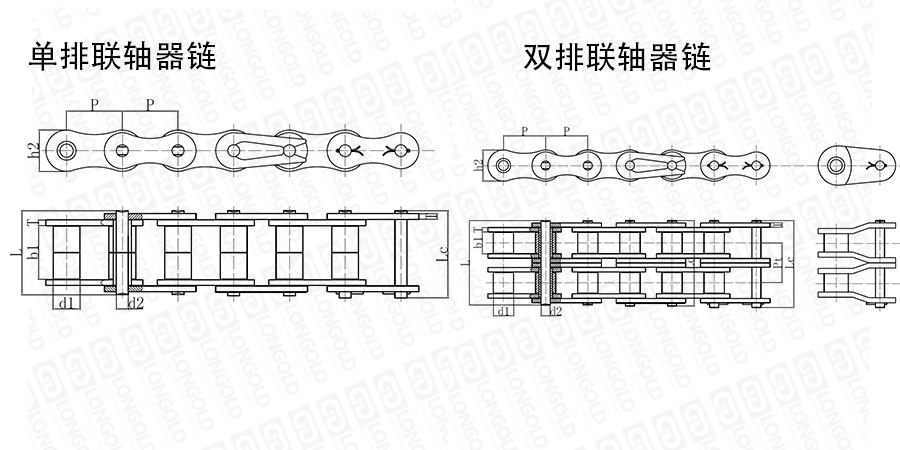

■聯軸器鏈結構詳見如上圖
上圖為聯軸器鏈的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■單排聯軸器鏈尺寸表
隆德鏈號
節距
滾子直徑
內節內寬
銷軸直徑
銷軸長度
內鏈板高度
鏈板厚度
每米長重
拉伸載荷
PDF圖紙
DXF圖紙
P
d1
b1
d2
L
Lc
h2
T
q
max.
min.
max.
max.
max.
max.
max.
mm
mm
mm
mm
mm
mm
mm
mm
kg/m
LD10AF13
15.875
10.16
16.31
5.08
27.6
29.1
15
2.03
1.35
LD12AF2
19.05
11.91
19.10
5.94
32.6
34.4
18
2.42
1.90
LD12AF6
19.05
11.91
18.80
5.94
31.9
33.5
18
2.42
1.87
LD12AF26
19.05
11.91
19.36
5.94
31.9
33.5
18
2.42
1.94
LD16AF25
25.40
15.88
25.58
7.92
42.4
43.9
24
3.25
3.26
■雙排聯軸器鏈尺寸表
隆德鏈號
節距
滾子直徑
內節內寬
銷軸直徑
銷軸長度
內鏈板高度
鏈板厚度
排距
每條長重
拉伸載荷
PDF圖紙
DXF圖紙
P
d1
b1
d2
L
Lc
h2
T
Pt
q
max.
min.
max.
max.
max.
max.
max.
mm
mm
mm
mm
mm
mm
mm
mm
mm
kg/m
LD4012
12.70
7.95
7.85
3.96
31.0
32.2
12.00
1.50
14.38
0.16
LD4014
12.70
7.95
7.85
3.96
31.0
32.2
12.00
1.50
14.38
0.19
LD4016
12.70
7.95
7.85
3.96
31.0
32.2
12.00
1.50
14.38
0.21
LD5014
15.875
10.16
9.40
5.08
38.9
40.4
15.09
2.03
18.11
0.49
LD5016
15.875
10.16
9.40
5.08
38.9
40.4
15.09
2.03
18.11
0.56
LD5018
15.875
10.16
9.40
5.08
38.9
40.4
15.09
2.03
18.11
0.63
LD6018
19.05
11.91
12.57
5.94
48.8
50.5
18.00
2.42
22.78
1.00
LD6020
19.05
11.91
12.57
5.94
48.8
50.5
18.00
2.42
22.78
1.11
LD6022
19.05
11.91
12.57
5.94
48.8
50.5
18.00
2.42
22.78
1.22
LD8018
25.40
15.88
15.75
7.92
62.7
64.3
24.00
3.25
29.29
2.35
LD8020
25.40
15.88
15.75
7.92
62.7
64.3
24.00
3.25
29.29
2.62
LD8022
25.40
15.88
15.75
7.92
62.7
64.3
24.00
3.25
29.29
2.88
LD10018
31.75
19.05
18.90
9.53
76.4
80.5
30.00
4.00
35.76
4.95
LD10022
31.75
19.05
18.90
9.53
76.4
80.5
30.00
4.00
35.76
4.95
LD12018
38.10
22.23
25.22
11.10
95.8
99.7
35.70
4.80
45.44
8.14
LD12022
38.10
22.23
25.22
11.10
95.8
99.7
35.70
4.80
45.44
8.14
|
LD40 |
|
12 |
|
（1） |
|
（2） |
（1）鏈號
（2）鏈條重量等級
|
選擇聯軸器應考慮的幾個方面
|
